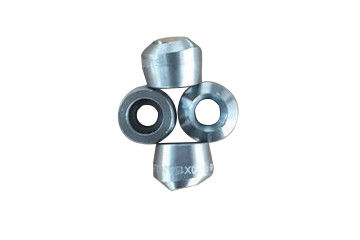

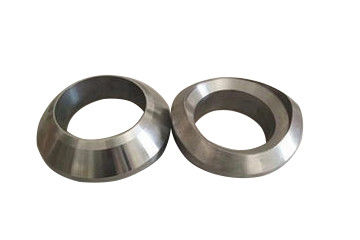

পণ্যের বিবরণ:
|
| পণ্যের নাম:: | স্টেইনলেস স্টিল বাট ওয়েল্ডিং ওলেট | বিশেষ উল্লেখ:: | DN6 ~ DN100 |
|---|---|---|---|
| প্রযুক্তি:: | কাটা এবং যন্ত্র | উপাদান:: | মরিচা রোধক স্পাত |
| আকৃতি: | সমান | কলাকৌশল: | নকল, বাট ঝালাই |
| বিশেষভাবে তুলে ধরা: | স্টেইনলেস স্টিল বাট ওয়েল্ড পাইপ ফিটিং,স্টেইনলেস স্টিল ওয়েলডোলেট |
||
ওলেটকে ওলেট আসন, স্যাডল এবং স্যাডল টাইপের পাইপ জয়েন্টও বলা হয়। এটি প্রধানত শাখা সংযোগের টিপ হ্রাস, প্লেটকে চাঙ্গা করা এবং পাইপ বিভাগটিকে শক্তিশালী করার পরিবর্তে শাখা সংযোগের পাইপ ফিটিংগুলিকে শক্তিশালী করার জন্য ব্যবহৃত হয়।ওলেটটির সুরক্ষা, নির্ভরযোগ্যতা, ব্যয় হ্রাস, সহজ নির্মাণ, মাঝারি প্রবাহ চ্যানেলের উন্নতি, সিরিজ মানককরণ, এবং সুবিধাজনক নকশা এবং নির্বাচনের অসামান্য সুবিধা রয়েছে।বিশেষত উচ্চ চাপ, উচ্চ তাপমাত্রা, বৃহত্তর ব্যাস এবং ঘন প্রাচীর পাইপলাইনগুলিতে, যা ক্রমবর্ধমান theতিহ্যবাহী ওলেট সংযোগ পদ্ধতি প্রতিস্থাপনের জন্য ব্যবহৃত হয়।ওলেটটির মূল দেহটি পাইপের মতো একই উপাদান সহ উচ্চমানের ভুলগুলি দিয়ে তৈরি, কার্বন ইস্পাত, খাদ স্টিল, স্টেইনলেস স্টিল ইত্যাদি সহ material
1. ওলেট আসন এবং প্রধান পাইপ ঝালাই করা হয়।ওলেট বা অন্যান্য পাইপ, যন্ত্র এবং ভালভের সাথে তিন ধরণের সংযোগ রয়েছে: বাট ldালাই সংযোগ, সকেট ldালাই সংযোগ এবং থ্রেডেড সংযোগ।
২. সাধারণভাবে ব্যবহৃত উত্পাদনমানের মধ্যে এমএসএস এসপি-sp,, জিবি / টি ১৯৩3232 এবং অন্যান্য স্ট্যান্ডার্ড অন্তর্ভুক্ত রয়েছে।
3. ওয়েল্ডিং ওলেট সাধারণত ইন্টিগ্রাল ফোরজিং দ্বারা প্রক্রিয়া করা হয়।ওলেট স্ট্রাকচারটি মূল পাইপ সংযোগ প্রান্ত, শক্তিবৃদ্ধি অংশ এবং ওলেট সংযোগ প্রান্তে বিভক্ত।
৪. ওলেটের বাহ্যিক মাত্রার সাথে সম্পর্কিত রেফারেন্স মান রয়েছে এবং প্রধান পাইপের সাথে সংযোগ ফর্মটি খাঁজ বাট সংযোগ।
10, ldালাইয়ের খাঁজটি একক-পক্ষের ভি-খাঁজ, যা বাট ওয়েল্ড (খাঁজ ওয়েল্ড) এবং ফিললেট ওয়েল্ডের সংমিশ্রণ হিসাবে নির্ধারণ করা যেতে পারে।
৫. শাখা শিরোনামের প্রথম opeালের বাইরের অন্যান্য অংশগুলি বেধ ট্রানজিশনের opeালের সাথে সম্পর্কিত এবং শাখা শিরোনামের খাঁজের সাথে সম্পর্কিত নয়।
6. ওয়েল্ড বেধ গণনা করার সময়, দ্বিতীয় বেলভ বাদ দেওয়া হবে এবং প্রথমটি থেকে গণনা করা হবে।সাইটে সত্যিকারের ওয়েল্ডিংয়ে, ওয়েল্ডের বেধ প্রথম ঝুঁকির বিমানটিতে পৌঁছতে পারে।
ধাতব টি পাইপ বাট eldালাই ওলেট স্টেইনলেস স্টিল পাইপ ফিটিং ডেটা শীট
| আদর্শ | সংযুক্ত প্রকার | ||
| GB19326 সকেট ldালাই | জিবি 19326 পাইপের থ্রেড | জিবি 19326 বাট-ldালাই করা | |
| মান | SOL (এমএসএস এসপি-97 Q কিউটিটিজি ১১) | টোল (এমএসএস এসপি -99 কিউ,FG12) | WOL (এমএসএস এসপি -99 কিউ / এফজি 13) |
| Nipolet | SNL (Q.TG/14) | TNL (Q.FG14,SHB-PO1) | WNL (প্রশ্ন / FG14) |
| (45 °) Latrolet | SEL (Q.TG/15) | TLL (প্রশ্ন / এফজিএলএক্স এসএইচবি-পিও 1) | Wll (প্রশ্ন / FG15) |
| (1 5 ডি) Elbolet | টেলিফোন (প্রশ্ন / এফজি 1 কিউ এসএইচবি-পিও 1) | খুব ভালো (প্রশ্ন / FG16) | |
ধাতব টি পাইপ বাট eldালাই ওলেট স্টেইনলেস স্টিল পাইপ ফিটিং ডেটা শীট
| নামমাত্র ব্যাস | স্যুইটেড মেইন পাইপের নামমাত্র ব্যাস | এল | ই | ||||||
| মিমি | ভিতরে | মিমি | ভিতরে | এসটিডি | XS | xxs | এসটিডি | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65,1 | 65,1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61,9 | 762 | 76,2 | 54,0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57,2 | 57,2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60.3 | 77,8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69,9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77,8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103,2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357,2 | 350,9 | - |
1, পাইপলাইন শাখাগুলির ডিজাইনে পাইপলাইন উপকরণগুলির জন্য বিশেষ বিধি রয়েছে।
2, মূল পাইপটিতে বিভিন্ন ধরণের ওলেটগুলির জন্য স্পষ্ট প্রযুক্তিগত প্রবিধান রয়েছে, যা পাইপলাইন উপাদান গ্রেডের নিয়ম বলে।
3, সাধারণভাবে, বৃহত ব্যাসের ওলেট (মূল পাইপের 1/2 এরও বেশি) স্ট্যান্ডার্ড টি দ্বারা সংযুক্ত থাকে, যখন ছোট ব্যাস ওলেট ওলেট সেট দ্বারা সংযুক্ত থাকে, যা বিদেশে বহুল ব্যবহৃত হয় এবং চীনে প্রাসঙ্গিক মান রয়েছে।
4, ছোট ব্যাস ওলেট ব্যবহার করা হয়, যা শক্তি এবং চাপ প্রয়োজনের জন্য উপকারী।পাইপটি মান, নিরাপদ এবং নির্ভরযোগ্য অনুযায়ী তৈরি হয় manufact
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
আমাদের ধাতব টি পাইপ বাট ওয়েল্ডিং ওলেট স্টেইনলেস স্টিল পাইপ ফিটিং কারখানায় উত্পাদনের জন্য উচ্চ ক্ষমতা রয়েছে, প্রসবের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
