পণ্যের বিবরণ:
|

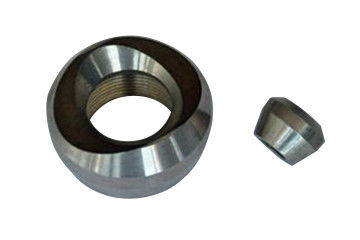

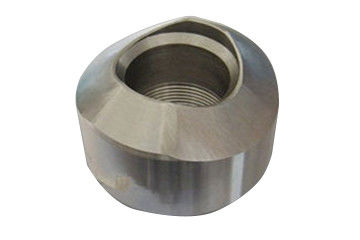

| পণ্যের নাম:: | স্টেইনলেস স্টিল বাট ওয়েল্ডিং ওলেট | বিশেষ উল্লেখ:: | DN6 ~ DN100 |
|---|---|---|---|
| প্রযুক্তি:: | কাটা এবং যন্ত্র | উপাদান:: | মরিচা রোধক স্পাত |
| আকৃতি: | সমান | কলাকৌশল: | নকল, বাট ঝালাই |
| বিশেষভাবে তুলে ধরা: | সমান পাইপ ওয়েলডোলেট,ডিএন 100 ওয়েল্ড ও লেটস |
||
1, ওলেটকে ওলেট আসন, স্যাডল এবং স্যাডল টাইপ পাইপ জয়েন্টও বলা হয়।
2, এটি সাধারণত শাখা সংযোগের পাইপ ফিটিংগুলিকে শাখা সংযোগের পরিবর্তে যেমন টি হ্রাস করা, প্লেটকে চাঙ্গা করা এবং পাইপ বিভাগটিকে চাঙ্গা করা হিসাবে ব্যবহৃত হয়।
3, ওলেটটির সুরক্ষা, নির্ভরযোগ্যতা, ব্যয় হ্রাস, সহজ নির্মাণ, মাঝারি প্রবাহ চ্যানেলের উন্নতি, সিরিজ মানককরণ, এবং সুবিধাজনক নকশা এবং নির্বাচনের অসামান্য সুবিধা রয়েছে।
4, বিশেষত উচ্চ চাপ, উচ্চ তাপমাত্রা, বড় ব্যাস এবং ঘন প্রাচীর পাইপলাইনগুলিতে, যা ক্রমবর্ধমান .তিহ্যবাহী ওলেট সংযোগ পদ্ধতি প্রতিস্থাপনের জন্য ব্যবহৃত হয়।
5, ওলেট এর প্রধান দেহটি পাইপের মতো একই উপাদানের সাথে উচ্চমানের ভুলগুলি দিয়ে তৈরি, কার্বন ইস্পাত, মিশ্র ইস্পাত, স্টেইনলেস স্টিল ইত্যাদি সহ material
6, ওলেট আসন এবং প্রধান পাইপ ঝালাই করা হয়।ওলেট বা অন্যান্য পাইপ, যন্ত্র এবং ভালভের সাথে তিন ধরণের সংযোগ রয়েছে: বাট ldালাই সংযোগ, সকেট ldালাই সংযোগ এবং থ্রেডেড সংযোগ।
7, সাধারণভাবে ব্যবহৃত উত্পাদনমানের মধ্যে এমএসএস এসপি -97, জিবি / টি 19326 এবং অন্যান্য মান অন্তর্ভুক্ত।
8, eldালাই ওলেট সাধারণত ইন্টিগ্রাল ফোরজিং দ্বারা প্রক্রিয়া করা হয়।ওলেট স্ট্রাকচারটি মূল পাইপ সংযোগ প্রান্ত, শক্তিবৃদ্ধি অংশ এবং ওলেট সংযোগ প্রান্তে বিভক্ত।
9, ওলেট এর বাহ্যিক মাত্রার সাথে সম্পর্কিত রেফারেন্স মান রয়েছে এবং প্রধান পাইপের সাথে সংযোগ ফর্মটি খাঁজ বাট সংযোগ।
10, ldালাইয়ের খাঁজটি একক-পক্ষের ভি-খাঁজ, যা বাট ওয়েল্ড (খাঁজ ওয়েল্ড) এবং ফিললেট ওয়েল্ডের সংমিশ্রণ হিসাবে নির্ধারণ করা যেতে পারে।
11, শাখা শিরোনামের প্রথম opeালের বাইরের অন্যান্য অংশগুলি বেধ ট্রানজিশনের opeালের সাথে সম্পর্কিত এবং শাখা শিরোনামের খাঁজের সাথে সম্পর্কিত নয়।
12, ldালাই বেধ গণনা করার সময়, দ্বিতীয় বেভাল বাদ দেওয়া হবে এবং প্রথম এক থেকে গণনা করা হবে।সাইটে সত্যিকারের ওয়েল্ডিংয়ে, ওয়েল্ডের বেধ প্রথম ঝুঁকির বিমানটিতে পৌঁছতে পারে।
13, শাখা weালাই প্ল্যাটফর্মের ldালাই প্রাসঙ্গিক ldালাই প্রকল্পের যোগ্যতা অর্জন করা প্রয়োজন।
14, পাইপের বাইরের ব্যাসের কভারেজ বিবেচনা করার সময়, শাখার খাঁজ পৃষ্ঠের (শাখার বাইরের ব্যাস) ব্যাস বিবেচনা করা হবে। মূল পাইপের ব্যাস ওয়েল্ডারের যোগ্যতায় বিবেচনা করা হয় না।
15, যখন একটি রূপান্তর opeাল থাকে, খাঁজ পৃষ্ঠের ব্যাসটি খাঁজ পৃষ্ঠ থেকে পরিমাপ করা প্রকৃত ব্যাসকে বোঝায়, যা সাধারণত শাখা শিরোনামের বাইরের ব্যাসের চেয়ে ছোট হয়।
| আদর্শ | সংযুক্ত প্রকার | ||
| GB19326 সকেট ldালাই | জিবি 19326 পাইপের থ্রেড | জিবি 19326 বাট-ldালাই করা | |
| মান | SOL (এমএসএস এসপি-97 Q কিউটিটিজি ১১) | টোল (এমএসএস এসপি -99 কিউ,FG12) | WOL (এমএসএস এসপি -99 কিউ / এফজি 13) |
| Nipolet | SNL (Q.TG/14) | TNL (Q.FG14,SHB-PO1) | WNL (প্রশ্ন / FG14) |
| (45 °) Latrolet | SEL (Q.TG/15) | TLL (প্রশ্ন / এফজিএলএক্স এসএইচবি-পিও 1) | Wll (প্রশ্ন / FG15) |
| (1 5 ডি) Elbolet | টেলিফোন (প্রশ্ন / এফজি 1 কিউ এসএইচবি-পিও 1) | খুব ভালো (প্রশ্ন / FG16) | |
1, পাইপলাইন শাখাগুলির ডিজাইনে পাইপলাইন উপকরণগুলির জন্য বিশেষ বিধি রয়েছে।
2, মূল পাইপটিতে বিভিন্ন ধরণের ওলেটগুলির জন্য স্পষ্ট প্রযুক্তিগত প্রবিধান রয়েছে, যা পাইপলাইন উপাদান গ্রেডের নিয়ম বলে।
3, সাধারণভাবে, বৃহত ব্যাসের ওলেট (মূল পাইপের 1/2 এরও বেশি) স্ট্যান্ডার্ড টি দ্বারা সংযুক্ত থাকে, যখন ছোট ব্যাস ওলেট ওলেট সেট দ্বারা সংযুক্ত থাকে, যা বিদেশে বহুল ব্যবহৃত হয় এবং চীনে প্রাসঙ্গিক মান রয়েছে।
4, ছোট ব্যাস ওলেট ব্যবহার করা হয়, যা শক্তি এবং চাপ প্রয়োজনের জন্য উপকারী।পাইপটি মান, নিরাপদ এবং নির্ভরযোগ্য অনুযায়ী তৈরি হয় manufact
| নামমাত্র ব্যাস | স্যুইটেড মেইন পাইপের নামমাত্র ব্যাস | এল | ই | ||||||
| মিমি | ভিতরে | মিমি | ভিতরে | এসটিডি | XS | xxs | এসটিডি | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65,1 | 65,1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61,9 | 762 | 76,2 | 54,0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57,2 | 57,2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60.3 | 77,8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69,9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77,8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103,2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357,2 | 350,9 | - |
