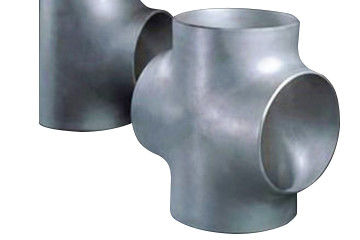

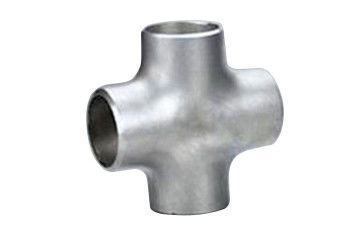

পণ্যের বিবরণ:
|
| পণ্যের নাম:: | স্টেইনলেস স্টিল বাট ldালাই ক্রস | আকার:: | পূর্ণ-আকারের |
|---|---|---|---|
| আকার পরিসীমা:: | DN15-DN1200 | সংযোগ মোড ：: | ঝালাই, থ্রেড, ফ্ল্যাঞ্জ |
| সংযোগ: | ঝালাই, পুরুষ | মোড়ক: | কাঠের ক্ষেত্রে |
1, ক্রসটি একটি পাইপ সংযোগকারী, যা মূল পাইপের শাখা পাইপে ব্যবহৃত হয়।ক্রস টি সমান ব্যাস এবং হ্রাস ব্যাস বিভক্ত করা যেতে পারে।
2, সমান ব্যাসের ক্রস টিয়ের অগ্রভাগটি একই আকারের হয়;হ্রাসকারী ক্রস টিয়ের প্রধান অগ্রভাগের আকারটি একই, এবং শাখা পাইপের অগ্রভাগের আকারটি মূল পাইপের চেয়ে ছোট।
3, ক্রসের উত্পাদন প্রক্রিয়াটিতে মূলত হাইড্রোলিক বুলিং এবং হট প্রেসিং অন্তর্ভুক্ত।
4, ক্রস টির হাইড্রোলিক বুলিং ক্রস টির মতো একই ব্যাসের সাথে টিউব ফাঁকাতে তরল ইনজেকশনের জন্য একটি বিশেষ জলবাহী প্রেস ব্যবহার করা।
5, জলবাহী প্রেসের দুটি অনুভূমিক পাশের সিলিন্ডারগুলি নল ফাঁকা ছাড়ার জন্য সিঙ্ক্রোনসিভভাবে সরানো হয়, নলের ফাঁকের পরিমাণ কম হয়ে যায়, নল ফাঁকাতে তরল চাপ বৃদ্ধি পায়।
6, পার্শ্ব সিলিন্ডার এবং নল ফাঁকা তরল চাপের ডবল কর্মের অধীনে ধাতব উপাদান ডাইয়ের অভ্যন্তরীণ গহ্বরের সাথে প্রবাহিত হয় এবং শাখা পাইপটি প্রসারিত করে।
7, ক্রস টির গরম গঠনটি ক্রস টির ব্যাসের আকারের চেয়ে বড় নলটি ক্রস টির ব্যাসের চেয়ে বড় ফাঁকা করে প্রসারিত শাখার পাইপের অবস্থানে একটি গর্ত খুলতে হবে।
8, টিউব ফাঁকা উত্তপ্ত হয়, ফর্মিং ডাইয়ের মধ্যে ফেলে দেওয়া হয় এবং প্রসারিত শাখার পাইপের মরে দেওয়া হয়;চাপ প্রভাব অধীনে।
9, টিউব ফাঁকাটি রেডিয়ালভাবে সংকুচিত হয়, রেডিয়াল সংক্ষেপণের প্রক্রিয়ায় ধাতুটি শাখা পাইপের দিকে প্রবাহিত হয় এবং ডাইয়ের প্রসারিতের অধীনে শাখা পাইপ গঠন করে।
10, ক্রসের হাইড্রোলিক বুলিং প্রক্রিয়া উচ্চ উত্পাদন দক্ষতার সাথে এক সময়ে গঠিত হতে পারে;কারণ বিরামবিহীন ক্রসের হাইড্রোলিক বুলিং প্রক্রিয়াতে বড় টন সরঞ্জামের প্রয়োজন হয়।
11, এটি ডিএন 400 এর চেয়ে কম স্ট্যান্ডার্ড প্রাচীর বেধ ক্রস উত্পাদন জন্য ব্যবহৃত হয়।
12, ক্রসটির গরম টিপুন প্রক্রিয়াটির জন্য প্রয়োজনীয় সরঞ্জামগুলির টননেজ হ্রাস পেয়েছে।
13, হট প্রেস চাপ ক্রস উপকরণ, যা কম-কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টিল জন্য উপযুক্ত বিস্তৃত অভিযোজনযোগ্যতা আছে;বিশেষত বড় ব্যাস এবং পুরু পাইপ প্রাচীর ক্রস জন্য, এই গঠন প্রক্রিয়া সাধারণত গৃহীত হয়।
14, বাট ওয়েল্ডিং ক্রসটি গরম টিপে বা ফোর্জিং করে স্টিলের তৈরি পাইপ ফিটিং।এর সংযোগ ফর্মটি ক্রস এবং ইস্পাত পাইপের সরাসরি বাট weালাই হয়।
15, বাট ওয়েল্ডিং ক্রসের প্রধান উত্পাদন মানগুলি সাধারণত জিবি / টি 12459, জিবি / টি 13401, এএসএমই বি 16.9, এসএইচ 4040, এসএইচ 3040, এইচজি / টি 21635, এইচজি / টি 21631, এসওয়াই / টি0510 হয়।
1. মান: GB12459-90, gb12401-90, এএসএমই / এএনএসআই বি 16.9, ডিআইএন, জেআইএস, ইত্যাদি
2. উপাদান: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, ইত্যাদি
3. নির্দিষ্টকরণ: ডিএন 15 থেকে ডিএন 600 পর্যন্ত বিজোড়;ডিএন 15 থেকে ডিএন 1200 এ চলেন।
৪. সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং, রোলিং, পিকিং এবং পলিশিং।
5. প্রাচীরের বেধ: 1.2 মিমি -6 মিমি আর = 1.5 ডি।
6. সংযোগ মোড: ldালাই, দ্রুত সমাবেশ, থ্রেড, ফ্ল্যাঞ্জ।
7. বৈশিষ্ট্য এবং বৈশিষ্ট্য: বড় তাপমাত্রা পার্থক্য প্রতিরোধের;সাধারণ চাপ 16 এমপিএ;শক্ত জারা প্রতিরোধের;স্পষ্টতা;প্রাচীর বেধ.
স্টেইনলেস স্টিল টি বাট eldালাই ক্রস স্টেইনলেস স্টিল পাইপ ফিটিং ডেটা শীট
| নামমাত্র ব্যাস | বাইরে ব্যাস | কেন্দ্র থেকে শেষ End | |||||
| D1 | D2 গ্রাহকের | ||||||
| ডিএন | NPS | সিরিজ এ | সিরিজ খ | সিরিজ এ | সিরিজ খ | সি | এম |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 এক্স 3/4 এক্স 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 এক্স 3/4 এক্স 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 এক্স 3/4 এক্স 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
এটি পেট্রোকেমিক্যাল, তেল এবং গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, প্রাকৃতিক গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, রাসায়নিক উদ্ভিদ, বিদ্যুৎ কেন্দ্র, শিপইয়ার্ড, দুগ্ধ, খাদ্য, বিয়ার, পানীয়, ওষুধ, কসমেটিকস এবং অন্যান্য শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
আমাদের স্টেইনলেস স্টিল টি বাট ওয়েল্ডিং ক্রস অফ স্টেইনলেস স্টিল পাইপ ফিটিং কারখানার উত্পাদন করার জন্য উচ্চ ক্ষমতা রয়েছে, প্রসবের সময়টি স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সজ্জিত করতে এবং পূরণ করতে পারি।
