পণ্যের বিবরণ:
|
| পণ্যের নাম:: | Eldালাই নেক ফ্ল্যাঞ্জ | মান:: | জিবি / এএনএসআই / জেআইএস / ডিআইএন |
|---|---|---|---|
| থ্রেড:: | M10-এটিকে M27 | ফ্ল্যাঞ্জ ব্যাস ：: | 75mm-2190mm |
| আবেদন: | শিল্প, পেট্রোলিয়াম | চাপ: | Class150 / 300/600/9001500/2500 |
| বিশেষভাবে তুলে ধরা: | পূর্ণ আকারের ldালাই ঘাড় flange,কার্বন ইস্পাত ldালাই ঘাড় flange |
||
ঘাড়ের সাথে বাট ওয়েল্ডিং ফ্ল্যাঞ্জ এক ধরণের পাইপ ফিটিং, যা ঘাড়ের সাথে এক ধরণের ফ্ল্যাঞ্জ এবং পাইপের সাথে গোলাকার পাইপ এবং বাট ওয়েল্ডিং সংযোগের রূপান্তর। বাট ওয়েল্ডিং ফ্ল্যাঞ্জটি যথাযথ এবং স্থিতিস্থাপক প্রয়োজনীয়তা এবং যুক্তিসঙ্গত বাট ওয়েল্ডিং পাতলা ট্রানজিশন সহ সঠিকভাবে সিল করা, ব্যাপকভাবে ব্যবহৃত, এটিরূপে সহজেই কার্যকর করা যায় না।Ingালাই সংযোগ এবং যৌথ পৃষ্ঠের মধ্যবর্তী দূরত্ব বড় এবং যৌথ পৃষ্ঠটি ওয়েল্ডিং তাপমাত্রা বিকৃতি থেকে মুক্ত।
নেক বাট ওয়েল্ডিং ফ্ল্যাঞ্জটি ইন্টিগ্রাল ফ্ল্যাঞ্জের অন্তর্গত। টেপার ঘাড়ের রূপান্তর কাঠামো এবং বাট ওয়েল্ডিং সংযোগের কারণে, ফ্ল্যাঞ্জের শক্তি এবং দৃ rig়তা আরও শক্তিশালী হয় এবং সিলিং কর্মক্ষমতাটি ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের চেয়ে ভাল।অসুবিধাটি হ'ল এটি জাল করে তৈরি করা দরকার, প্রচুর পরিমাণে উপকরণ গ্রহণ করে এবং প্রচুর উত্পাদন খরচ করে।
1. এটি উচ্চ চাপ, উচ্চ তাপমাত্রা বা উচ্চ সিলিং প্রয়োজনীয়তার জন্য উপযুক্ত।
2. বাট ওয়েল্ডিং ফ্ল্যাঞ্জ সাধারণত ফোরজিং বা ফোরজিং প্রক্রিয়া দ্বারা তৈরি।
৩. যখন স্টিল প্লেট বা বিভাগ ইস্পাত উত্পাদন জন্য ব্যবহৃত হয়, নিম্নলিখিত প্রয়োজনীয়তা পূরণ করতে হবে:
(1) বাট ldালাই ফ্ল্যাঞ্জ স্তূপকরণ ত্রুটিগুলি ছাড়াই অতিস্বনক ত্রুটি সনাক্তকরণ সাপেক্ষে হবে;
(২) এটি স্টিলের ঘূর্ণায়মান দিক বরাবর স্ট্রিপগুলি কাটা উচিত, বাঁকানো এবং বাটকে একটি রিংয়ে ldালাই করা হবে এবং ইস্পাতটির পৃষ্ঠটি আংটির একটি নলাকার পৃষ্ঠ গঠন করবে।ইস্পাত প্লেটটি সরাসরি ঘাড়ের বাট ওয়েল্ডিং ফ্ল্যাঞ্জে মেশানো হবে না;
(3) রিং এর বাট ldালাই পূর্ণ অনুপ্রবেশ ldালাই করা হবে;
(4) রিংয়ের বাট ওয়েল্ড ওয়েল্ড তাপ চিকিত্সার সাপেক্ষে হতে পারে, এবং এটি 100% রশ্মি বা অতিস্বনক ত্রুটি সনাক্তকরণ সাপেক্ষে হতে পারে, এবং রশ্মি সনাক্তকরণের মানগুলি পূরণ করবে এবং অতিস্বনক সনাক্তকরণ জাতীয় প্রয়োজনীয়তা পূরণ করবে।
1, বাট ওয়েল্ডিং ফ্ল্যাঞ্জটি বিকৃত করা সহজ নয়, ভালভাবে সিল করা এবং ব্যাপকভাবে ব্যবহৃত হয়।
2, এটি সম্পর্কিত অনমনীয় এবং ইলাস্টিক প্রয়োজনীয়তা এবং যুক্তিসঙ্গত বাট ওয়েল্ডিং পাতলা ট্রানজিশন আছে।
3, ldালাই সংযোগ এবং যৌথ পৃষ্ঠের মধ্যে দূরত্ব বড়, এবং যৌথ পৃষ্ঠটি ওয়েল্ডিং তাপমাত্রা বিকৃতি থেকে মুক্ত।
4, এটি তুলনামূলকভাবে জটিল শিং আকারের কাঠামো গ্রহণ করে, যা বৃহত চাপ বা তাপমাত্রার ওঠানামার সাথে পাইপলাইনগুলির জন্য উপযুক্ত বা উচ্চ তাপমাত্রা, উচ্চ চাপ এবং নিম্ন তাপমাত্রার পাইপলাইনগুলির জন্য উপযুক্ত।
5, এটি সাধারণত 2.5 মিমি পাইপলাইন এবং ভালভ সংযোগের চেয়ে বেশি পিএন সহ পাইপলাইনগুলির জন্য ব্যবহৃত হয়;এছাড়াও ব্যয়বহুল, দাহ্য এবং বিস্ফোরক মিডিয়া পাইপলাইন পরিবহন করতে ব্যবহৃত হত।

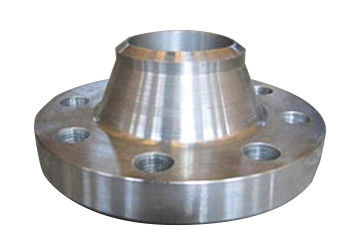

পুরো আকারের পোস্ট হিট ট্রিটমেন্ট কার্বন স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ ডেটা শীট
| ঘাড় বাট ঝালাই ইস্পাত flange | ||||||||||||
| নামমাত্র আকার | সংযোগের মাত্রা | ফ্ল্যাঞ্জ বেধ | ফ্ল্যাঞ্জ ঘাড় | ফ্ল্যাঞ্জ উচ্চতা | ||||||||
| ফ্ল্যাঞ্জ ব্যাস | কেন্দ্রের গর্ত ব্যাস | বোল্ট হোল ব্যাস | বল্টু গর্তের সংখ্যা | বল্টু | এন | এস | এইচ | আর | ||||
| ডিএন | একজন | বি | ||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. বিভিন্ন ldালাই ফর্ম: ফ্ল্যাট ওয়েল্ড রেডিওগ্রাফ করা যাবে না, যখন বাট ওয়েল্ড পারে।
2. ঘাড় সমতল ঝালাই flange এবং flange সঙ্গে পাইপের মধ্যে ঝালাই seam ফর্ম ফিললেট weালাই হয়, যখন ঘাড় সমতল ldালাই এবং পাইপ সঙ্গে flange মধ্যে .ালাই seam আকার রূপক weালাই হয়।
৩. ফ্ল্যাট ldালাইয়ের ফর্ম দুটি ফিললেট ldালাই এবং বাট ldালাইয়ের ফর্মটি একটি বাট পরিধিগত ldালাই।
4. বিভিন্ন উপকরণ: ঘাড়ের সাথে ওয়েল্ডিং ফ্ল্যাঞ্জের উপাদানগুলি সাধারণ স্টিলের প্লেট থেকে প্রয়োজনীয়তা পূরণের সাথে মেশিন করা হয়, যখন ঘাড়ের সাথে ldালাইয়ের ফ্ল্যাঞ্জের উপাদানটি বেশিরভাগ নকল ইস্পাত অংশ থেকে তৈরি হয়।
৫. নামমাত্র চাপটি পৃথক: ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের নামমাত্র চাপ 0.6-4.0mpa হয়, যখন ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিংয়ের সামান্য চাপ 1-25mpa হয়।
Ob. স্পষ্টতই, ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের প্রয়োগযোগ্য চাপ স্তর কম।
7. বিভিন্ন সংযোগের পদ্ধতি: কাঠামোর মধ্যে ঘাড়ের ফ্ল্যাট ওয়েল্ডিং ফ্রেঞ্জ এবং ঘাড়ের বাট ওয়েল্ডিং ফ্লঞ্জের মধ্যে বৃহত্তম পার্থক্যটি অগ্রভাগ এবং ফ্ল্যাঞ্জের মধ্যে সংযোগ পদ্ধতিতে রয়েছে।
৮. সাধারণত, ঘাড়ের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জটি অগ্রভাগ এবং ফ্ল্যাঞ্জের মধ্যে ফিললেট সংযোগ হয়, যখন ঘাড়ের বাট ওয়েল্ডিং ফ্রেঞ্জটি ফ্ল্যাঞ্জ এবং অগ্রভাগের মধ্যে বাট জয়েন্ট হয়।
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
আমাদের পুরো আকারের পোস্ট হিট ট্রিটমেন্ট কার্বন স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ কারখানায় উত্পাদন করার জন্য উচ্চ ক্ষমতা রয়েছে, প্রসবের সময়টি স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সজ্জিত করতে এবং পূরণ করতে পারি।
