পণ্যের বিবরণ:
|
| পণ্যের নাম: | বাট ldালাই flange | মান: | জিবি / এএনএসআই / জেআইএস / ডিআইএন |
|---|---|---|---|
| বেধ: | 12 মিমি -58 মিমি | বাহিরের ব্যাসার্ধ: | 14-2020 মিমি |
| ইনার ব্যাস: | 15-2024 মিমি | সুতা: | M10-এটিকে M27 |
| বিশেষভাবে তুলে ধরা: | ওডি 14 মিমি বাট ওয়েল্ডিং ফ্ল্যাঞ্জ,58 মিমি পুরুত্বের বাট ওয়েল্ডিং ফ্ল্যাঞ্জ,এম 27 থ্রেড বাট ওয়েল্ডিং ফ্ল্যাঞ্জ |
||

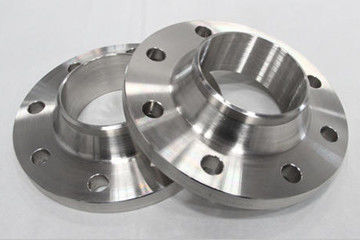

বাট ওয়েল্ডিং ফ্ল্যাঞ্জ এক ধরণের পাইপ ফিটিং, যা ঘাড় এবং পাইপ রূপান্তর এবং পাইপের সাথে বাট ওয়েল্ডিং সংযোগের সাথে ফ্ল্যাঞ্জ বোঝায়।এটি বিকৃত করা সহজ নয়, ভালভাবে সিল করা এবং ব্যাপকভাবে ব্যবহৃত হয়।এটি সম্পর্কিত অনমনীয়তা এবং স্থিতিস্থাপকতা প্রয়োজনীয়তা এবং যুক্তিসঙ্গত বাট ওয়েল্ডিং পাতলা ট্রানজিশন আছে।Ingালাই সংযোগ এবং যৌথ পৃষ্ঠের মধ্যবর্তী দূরত্ব বড় এবং যৌথ পৃষ্ঠটি ওয়েল্ডিং তাপমাত্রা বিকৃতি থেকে মুক্ত।
বাট ওয়েল্ডিং ফ্ল্যাঞ্জ একটি তুলনামূলকভাবে জটিল মুখপত্র কাঠামো গ্রহণ করে, যা চাপ বা তাপমাত্রা বা উচ্চ তাপমাত্রা, উচ্চ চাপ এবং কম তাপমাত্রার বৃহত ওঠানামা সহ পাইপলাইনের জন্য উপযুক্ত।এটি সাধারণত পাইপলাইন এবং ভালভের সংযোগের জন্য পিএনএর সাথে 2.5 এমপিএরও বেশি সংযোগের জন্য ব্যবহৃত হয় এবং ব্যয়বহুল, দাহ্য এবং বিস্ফোরক মিডিয়া সরবরাহ করার জন্য পাইপলাইনের জন্যও ব্যবহৃত হয়।
ফ্ল্যাঞ্জ বাইরের ব্যাস: 75 মিমি -2190 মিমি
বোল্ট গর্ত কেন্দ্র বৃত্তের ব্যাস: 50 মিমি --- 2130 মিমি
বোল্ট গর্ত ব্যাস: 11 মিমি -30 মিমি
বল্টু গর্তের সংখ্যা: 4-48
থ্রেড: এম 10-এম 27
ফ্ল্যাঞ্জ বেধ: 12 মিমি -58 মিমি
পাইপের বাইরের ব্যাস: ক (17.2-2032 মিমি) বি (14-2020 মিমি)
ফ্ল্যাঞ্জ অভ্যন্তরীণ ব্যাস: এ (18-2036 মিমি) বি (15-2024 মিমি)
ফ্ল্যাঞ্জের তাত্ত্বিক ওজন: 0.36 কেজি -234.6 কেজি (ডিএন 1800)
1. কার্বন ইস্পাত এবং বাট ওয়েল্ডিং ফ্ল্যাঞ্জের জন্য 0.25mp-1.0mpa এর নামমাত্র চাপ পিএন সহ অস্টেনিটিক স্টেইনলেস স্টিলের ক্ষমা।গ্রেড I ভুলে যাওয়ার অনুমতি রয়েছে।
2. নিম্নলিখিত বিধানগুলি ছাড়াও, 1.6mpa-6.3mpa এর নামমাত্র চাপের পিএন সহ ভুলগুলি দ্বিতীয় গ্রেডের বা তার বেশি প্রয়োজনীয়তা পূরণ করবে।
৩. নিম্নলিখিত শর্তগুলির মধ্যে একটি পূরণ করা হলে, এটি তৃতীয় এবং ক্ষমার প্রয়োজনগুলি পূরণ করবে:
(1) নামমাত্র চাপের সাথে ফ্ল্যাঞ্জের ক্ষমা হওয়া পিএন ≥ 10.0 এমপিএ;
(২) নামমাত্র চাপের সাথে ক্রোমিয়াম মলিবডেনাম স্টিল ক্ষমা করে PN> 4.0Mpa;
(3) নামমাত্র চাপ পিএন> 1.6 এমপিএ এবং কাজের তাপমাত্রা Fer - 20 with দিয়ে ফেরিটিক স্টিলের ক্ষমা ℃
স্টেইনলেস স্টিল flanges বাট ওয়েল্ডিং flange প্রযুক্তিগত তথ্য শীট নীচে হিসাবে:
| বাট ldালাই flange | |||||||||||||||||
| ডিএন | স্টিলের পাইপের বাইরের ব্যাস | সংযোগের আকার | ফ্ল্যাঞ্জ বেধ | ফ্ল্যাঞ্জের ভিতরে ব্যাস বি 1 |
সকেট | ফ্ল্যাঞ্জ ঘাড় | উচ্চতা | তাত্ত্বিক ওজন | |||||||||
| ফ্ল্যাঞ্জ বাইরের ব্যাস | ব্যাস বল্টু হোল সেন্টার সার্কেল | বোল্ট হোল ব্যাস | বল্টু গর্তের সংখ্যা | থ্রেড | বি 2 | উ | এন | আর | |||||||||
| ক | খ | ক | খ | ক | খ | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | ঘ | এম 12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | ঘ | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | ঘ | এম 12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | ঘ | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | ঘ | এম 16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | ঘ | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | ঘ | এম 16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | ঘ | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | ঘ | এম 20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | ৫ | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | ঘ | এম 20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | ৫ | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | ঘ | এম 20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | ৫ | 38 | 4.61 |
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড।
আমাদের ইস্পাত ফ্ল্যাট কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় অল্প পরিমাণের জন্য 30 দিন হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সজ্জিত করতে এবং পূরণ করতে পারি।
