বর্ণনা

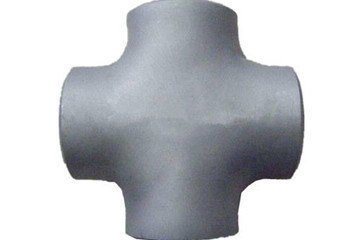

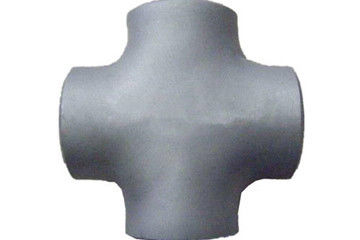

বাট ওয়েলড ক্রস হট প্রেস বা ফোরজিং দ্বারা গঠিত এক ধরণের স্টিল পাইপ ফিটিং।এর সংযোগ ফর্মটি হ'ল ইস্পাত পাইপের সাহায্যে ক্রসকে সরাসরি ঝালাই করা।বাট ঝালাই ক্রসের প্রধান উত্পাদন মানগুলি হ'ল জিবি / টি 12459, জিবি / টি 13401, এএসএমই বি 16.9, শ3408, শ3409, এইচজি / t21635, এইচজি / t21631, সিআই / t0510।
বাট ঝালাই ক্রস সমান ব্যাস এবং হ্রাস ব্যাস বিভক্ত করা যেতে পারে।সমান ব্যাসের ক্রসের অগ্রভাগটি একই আকার;ক্রস হ্রাস করার মূল পাইপ সংযোগকারী পাইপের আকার একই, যখন শাখা পাইপের অগ্রভাগের আকারটি মূল পাইপের চেয়ে ছোট।
বাট ঝালাই ক্রস পাইপের শাখায় ব্যবহৃত এক ধরণের পাইপ ফিটিং।বিজোড় পাইপ উত্পাদন বাট ঝালাই ক্রস জন্য, দুটি সাধারণত ব্যবহৃত প্রক্রিয়া আছে: জলবাহী বুলিং এবং গরম টিপুন।
স্পেসিফিকেশন
স্ট্যান্ডার্ড: জিবি / এএনএসআই / জেআইএস / ডিআইএন
আকার: 1/2 "-48" (DN15-DN1200)
অ্যাপ্লিকেশন: পাইপ সংযোগ করুন
চরিত্রগত
গরম চাপযুক্ত বাট ঝালাই ক্রস গ্রহণের কারণে, উপাদান গঠনের জন্য প্রয়োজনীয় সরঞ্জামগুলির টননেজ হ্রাস পেয়েছে।হট প্রেস বাট ওয়েল্ডিং ক্রসের উপকরণগুলির সাথে বিস্তৃত অভিযোজনযোগ্যতা রয়েছে যা কম কার্বন ইস্পাত এবং অন্যান্য উপকরণগুলির জন্য উপযুক্ত;বিশেষত বড় ব্যাস এবং ঘন পাইপ প্রাচীরের জন্য, এই গঠন প্রক্রিয়াটি সাধারণত গৃহীত হয়।
1. কার্বন ইস্পাত, castালাই ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টিল, তামা, অ্যালুমিনিয়াম খাদ, প্লাস্টিক, আর্গন লিচিং, পিপিসি, ইত্যাদি।
২. উত্পাদন পদ্ধতি অনুসারে, এটি জ্যাকিং, টিপে, জালিয়াতি, ingালাই ইত্যাদিতে ভাগ করা যেতে পারে
3. উত্পাদন মান অনুসারে, এটি জাতীয় স্ট্যান্ডার্ড, বৈদ্যুতিক স্ট্যান্ডার্ড, জল স্ট্যান্ডার্ড, আমেরিকান স্ট্যান্ডার্ড, জার্মান স্ট্যান্ডার্ড, জাপানি স্ট্যান্ডার্ড, রাশিয়ান স্ট্যান্ডার্ড ইত্যাদিতে ভাগ করা যায় can
প্রযুক্তিগত তথ্য শীট
কার্বন ইস্পাত বাটওয়াল্ড ফিটিং কার্বন ইস্পাত ক্রস প্রযুক্তিগত তথ্য শীট নীচে হিসাবে:
| নামমাত্র ব্যাস |
বাইরে ব্যাস |
কেন্দ্র থেকে শেষ End |
| ডি 1 |
ডি 2 |
| ডিএন |
এনপিএস |
সিরিজ এ |
সিরিজ খ |
সিরিজ এ |
সিরিজ খ |
গ |
এম |
| 15x15x15 |
1 / 2x1 / 2x1 / 2 |
21.3 |
18 |
21.3 |
18 |
25 |
25 |
| 15x15x10 |
1 / 2x1 / 2x3 / 8 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
| 15x15x8 |
1 / 2x1 / 2x1 / 4 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 এক্স 3/4 এক্স 3/4 |
26.9 |
25 |
26.9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 এক্স 3/4 এক্স 1/2 |
26.9 |
25 |
21.3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 এক্স 3/4 এক্স 3/8 |
26.9 |
25 |
17.3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33.7 |
32 |
33.7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3 / 4 |
33.7 |
32 |
26.9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1 / 2 |
33.7 |
32 |
21.3 |
18 |
38 |
38 |
| 32x32x32 |
1.1 / 4x1.1 / 4x1.1 / 4 |
42.4 |
38 |
42.4 |
38 |
48 |
48 |
| 32x32x25 |
1.1 / 4x1.1 / 4x1 |
42.4 |
38 |
33.7 |
32 |
48 |
48 |
| 32x32x20 |
1.1 / 4x1.1 / 4x3 / 4 |
42.4 |
38 |
26.9 |
25 |
48 |
48 |
| 32x32x15 |
1.1 / 4x1.1 / 4x1 / 2 |
42.4 |
38 |
21.3 |
18 |
48 |
48 |
| 40x40x40 |
১.১ / ২ এক্সএক্স.১ / ২ এক্স ১.১ / ২ |
48.3 |
45 |
48.3 |
45 |
57 |
57 |
| 40x40x32 |
1.1 / 2x1.1 / 2x1.1 / 4 |
48.3 |
45 |
42.4 |
38 |
57 |
57 |
| 40x40x25 |
1.1 / 2x1.1 / 2x1 |
48.3 |
45 |
33.7 |
32 |
57 |
57 |
| 40x40x20 |
1.1 / 2x1.1 / 2x3 / 4 |
48.3 |
45 |
26.9 |
25 |
57 |
57 |
| 40x40x15 |
1.1 / 2x1.1 / 2x1 / 2 |
48.3 |
45 |
21.3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60.3 |
57 |
60.3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1 / 2 |
60.3 |
57 |
48.3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1 / 4 |
60.3 |
57 |
42.4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60.3 |
57 |
33.7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3 / 4 |
60.3 |
57 |
26.9 |
25 |
64 |
44 |
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড।
বিতরণ সময়
আমাদের ইস্পাত ফ্ল্যাট কারখানায় উৎপাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় স্বল্প পরিমাণের জন্য 25 দিন হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
