বিবরণ

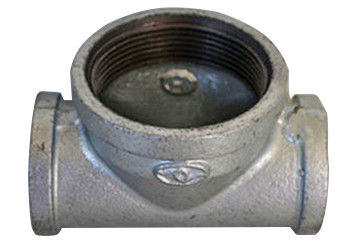

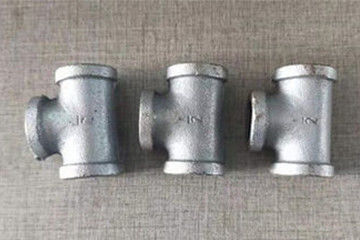

মার স্টিলের পাইপ টি মূলত একই ব্যাস টিতে এবং টি হ্রাসকরণে বিভক্ত। মার স্টিল পাইপ ফিটিংয়ের একই ব্যাসের টি একই আউটলেট সহ তিনটি মার স্টিল টিকে বোঝায়।এর নামকরণের পদ্ধতিটি আউটলেট ব্যাস + টি জয়েন্ট দ্বারা নামকরণ করা হয়েছে।মার স্টিলের পাইপ রিডিউসার টি বিভিন্ন আউটলেটগুলির সাথে তিনটি মার স্টিল টি বোঝায়, যা রিডুসার টি নামেও পরিচিত।
তিনটি আউটলেটগুলির বিভিন্ন আকারের মতে, হ্রাসকারী টিগুলি সাধারণত তিনটি বিভাগে বিভক্ত হয়: ছোট এবং মাঝারি আকারের টি (সাধারণ হ্রাসকারী টিজ), মাঝারি এবং বৃহত টি এবং পাশের বৃহত টি।মাঝারি এবং ছোট টি মূল পাইপের ব্যাসের চেয়ে ছোট খোলার ব্যাস সহ একটি।
মূল পাইপের ব্যাসের চেয়ে বড় পাইপের খোলার ব্যাসের পাশে মার স্টিল পাইপ টিকে বিগ টি বলে। প্রধান পাইপ ব্যাস পৃথক, এবং পাশের পাইপ ব্যাস মূল পাইপ বড় মুখের চেয়ে ছোট is এই জাতীয় মার স্টিলের পাইপ ফিটিং হ্রাসকারী টিকে সাইড বিগ টি বলে।
ফায়ার ফাইটিং পাইপলাইন ইঞ্জিনিয়ারিংয়ের প্রয়োজনীয়তার কারণে কিছু বিশেষ আকৃতির টি তৈরি করা হয় যা আগুনের লড়াইয়ের জন্য বিশেষভাবে উপযুক্ত। তাদের বৈশিষ্ট্যগুলি হ'ল মূল থ্রেডের এক পাশটি ভিতরে এবং অন্য দিকটি বাইরে।এই জাতীয় টিগুলিকে সম্মিলিতভাবে ফায়ার টিজ বলা হয়।
সবিস্তার বিবরণী
স্ট্যান্ডার্ড: জিবি / এএনএসআই / জেআইএস / ডিআইএন
সংযোগ মোড: eldালাই
প্রকার: সমান টি, টি হ্রাস
স্ট্যান্ডার্ড প্রয়োজনীয়তা
উচ্চ মানের গলিত লোহা উচ্চমানের মার স্টিল টিয়ের ভিত্তি, তবে ভাল গলিত লোহা দরকার উচ্চমানের কাঁচামাল এবং ভাল উত্পাদন প্রযুক্তি।উত্পাদন প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণ একটি প্রয়োজনীয় অংশ। গলিত লোহাটির temperatureালাইয়ের তাপমাত্রা এবং রচনা উপাদানগুলি গলিত লোহার কার্যকারিতা পরিমাপ করার জন্য দুটি প্রধান মান are
মার স্টিল কনুইয়ের জন্য গলিত লোহা castালাইয়ের তাপমাত্রা 1480 এবং 1520 ডিগ্রির মধ্যে নিয়ন্ত্রণ করা দরকার। খুব কম তাপমাত্রা গলিত লোহার তরলতা হ্রাস করতে পারে এবং তারপরে ingালাইয়ের অপর্যাপ্ত ভরাট ক্ষমতা নিয়ে যাবে, যার ফলে অপর্যাপ্ত ingালাও, ঠান্ডা নিরোধক ইত্যাদি সমস্যা দেখা দেয়।
তবে, তাপমাত্রা যদি খুব বেশি হয় তবে মোট সংকোচনের পরিমাণ বৃদ্ধি পাবে, যা সহজে সঙ্কুচিত পোরোসিটি, সঙ্কুচিত গহ্বর, মোটা শস্য, পোরোসিটি এবং অন্যান্য ত্রুটিগুলির দিকে পরিচালিত করবে। সুতরাং, একটি সঠিক পরিসরে গলিত লোহার তাপমাত্রা নিয়ন্ত্রণ করার জন্য পাইপ ফিটিংয়ের গুণমান নিশ্চিত করা যায়। গলিত লোহার তাপমাত্রা ভালভাবে নিয়ন্ত্রণ করা হবে এবং প্রতিটি গলিত লোহার তাপমাত্রা চুল্লি পরে এবং ingালাইয়ের আগে পরিমাপ করা হবে। গলিত লোহার তাপমাত্রা নিয়ন্ত্রণ নিশ্চিত করুন।
Eldালাই পদ্ধতি
মার আয়রন এবং স্টিল কোং, লিমিটেডের টি ওয়েল্ড করার দুটি উপায় রয়েছে প্রথমটি হ'ল বেস ধাতবটির কাছাকাছি রচনা দিয়ে ইলেক্ট্রোড ব্যবহার করা। Ldালাই পারফরম্যান্স বেস ধাতু মেলে।ওয়েল্ড একটি উচ্চ তাপ শক্তি থাকা উচিত।মার স্টিলের টি ওয়েল্ডকে উচ্চ তাপমাত্রার অধীনে দীর্ঘমেয়াদী ব্যবহারে ক্ষতিগ্রস্ত করা সহজ নয়।
অসুবিধাটি হ'ল পোস্ট heatালাইয়ের তাপের চিকিত্সা তুলনামূলকভাবে কঠোর, এবং টেম্পারিং তাপমাত্রার অনুপযুক্ত নিয়ন্ত্রণ, সময় রাখা এবং গরম করা এবং শীতল গতি weালাইয়ের কর্মক্ষমতা হ্রাসের দিকে পরিচালিত করে।দ্বিতীয়টি হ'ল ওয়েল্ডিংয়ের জন্য অস্ট্রেনিটিক স্টেইনলেস স্টিল ইলেক্ট্রোড ব্যবহার করা।
পোস্ট ওয়েল্ড চিকিত্সা বাদ দেওয়া যেতে পারে।ত্রি-ওয়ে ওয়েল্ড এবং মার আয়রন এবং স্টিল কোং, লিমিটেডের বেস ধাতব মধ্যে বিস্তৃত সহগের কারণে, দীর্ঘমেয়াদী উচ্চ-তাপমাত্রার ক্রিয়াকলাপের সময় কার্বন সংক্রমণ এবং মাইগ্রেশন হতে পারে।ফিউশন জোনে ওয়েলড ক্ষতি হওয়া সহজ।বড় ব্যাসের ঘন প্রাচীর মার স্টিল টিয়ের ldালাইয়ের জন্য দুটি ওয়েল্ডিং স্কিম গ্রহণ করা সম্ভব। ওয়েল পারফরম্যান্স বেস ধাতু এবং উচ্চ তাপ শক্তি আছে তা নিশ্চিত করার জন্য, আরও ভাল ফলাফলের জন্য প্রথম স্কিমটি সুপারিশ করা হয়।
প্রযুক্তিগত তথ্য শীট
এএনএসআই নীচের মতো টি প্রযুক্তিগত তথ্য শীট হ্রাস করছে:
| নামমাত্র ব্যাস |
বাইরে ব্যাস |
কেন্দ্র থেকে শেষ End |
| D1 |
D2 গ্রাহকের |
| ডিএন |
NPS |
সিরিজ এ |
সিরিজ খ |
সিরিজ এ |
সিরিজ খ |
সি |
এম |
| 15x15x15 |
1 / 2x1 / 28 |
21.3 |
18.0 |
213,0 |
18.0 |
25.0 |
25.0 |
| 15x15x10 |
12x1 / 2x3 / 8 |
21.3 |
18.0 |
173,0 |
14.0 |
25.0 |
25.0 |
| 15x15x8 |
12x1 / 2x1 / 4 |
21.3 |
18.0 |
13.7 |
10.0 |
25.0 |
25.0 |
| 20x20x20 |
3 / 4x3 / 4x3 / 4 |
20.0 |
25.0 |
26.9 |
25.0 |
29.0 |
29.0 |
| 20x20x15 |
3 / 4x3 / 4x1 / 2 |
20.0 |
25.0 |
213,0 |
18.0 |
29.0 |
29.0 |
| 20x20x10 |
3 / 4x3 / 4x3 / 8 |
20.0 |
25.0 |
173,0 |
14.0 |
29.0 |
29.0 |
| 25x25x25 |
1X1X1 |
33.7 |
32.0 |
33.7 |
32.0 |
38.0 |
38.0 |
| 25x25x20 |
1x1x3 / 4 |
33.7 |
32.0 |
26.9 |
25.0 |
38.0 |
38.0 |
| 25x25x15 |
1x1x1 / 2 |
33.7 |
32.0 |
213,0 |
18.0 |
38.0 |
38.0 |
| 32x32 * 32 |
1.1 / 4X1.1 / 4X1.1 / 4 |
42.4 |
38.0 |
42.4 |
38.0 |
48,0 |
48,0 |
| 32x32x25 |
1.1 / 4X1.1 / 4X1 |
42.4 |
38.0 |
33.7 |
32.0 |
48,0 |
48,0 |
| 32x32x20 |
1.14x1.1 / 4x3 / 4 |
42.4 |
38.0 |
26.9 |
25.0 |
48,0 |
48,0 |
| 32x32x15 |
1.14x1.1 / 4x1 / 2 |
42.4 |
38.0 |
21.3 |
18.0 |
48,0 |
57,0 |
| 40x40x40 |
1.1 / 2x11 / 2x1.1 / 2 |
48.3 |
45,0 |
48.3 |
45,0 |
57,0 |
57,0 |
| 40x40x32 |
1.1 / 2x11 / 2x1.1 / 4 |
48.3 |
45,0 |
42.4 |
38.0 |
57,0 |
57,0 |
| 40x40x25 |
1.1 / 2x11 / 2x1 |
48.3 |
45,0 |
33.7 |
32.0 |
57,0 |
57,0 |
| 40x40x20 |
1.1 / 2x11 / 2x3 / 4 |
48.3 |
45,0 |
26.9 |
25.0 |
57,0 |
57,0 |
| 40x40x15 |
1.1 / 2x11 / 2x1 / 2 |
48.3 |
45,0 |
21.3 |
18.0 |
57,0 |
57,0 |
| 50x50x50 |
2x2x2 |
60.3 |
57,0 |
60.3 |
57,0 |
64,0 |
64,0 |
| 50x50 * 40 |
2x2x11 / 2 |
60.3 |
57,0 |
48.3 |
45,0 |
64,0 |
60,0 |
| 50x50x32 |
2x2x1.14 |
60.3 |
57,0 |
42.4 |
38.0 |
64,0 |
57,0 |
| 50x50x25 |
2x2x1 |
60.3 |
57,0 |
33.7 |
32.0 |
64,0 |
51,0 |
| 50x50x20 |
2x2x3 / 4 |
60.3 |
57,0 |
26.9 |
25.0 |
64,0 |
44,0 |
| 65x65x65 |
2.12x2 / 1 / 2x2.1 / 2 |
73,0 |
76,0 |
73,0 |
76,0 |
76,0 |
76,0 |
| 65x65x50 |
2.1 / 2x2 / 1 / 2x2 |
73,0 |
76,0 |
60.3 |
57,0 |
76,0 |
70,0 |
| 65x65x40 |
2.12x2 / 1 / 2x1.1 / 2 |
73,0 |
76,0 |
48.3 |
45,0 |
76,0 |
67,0 |
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড।
বিতরণ সময়
আমাদের ইস্পাত ফ্ল্যাট কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় অল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
