পণ্যের বিবরণ:
|

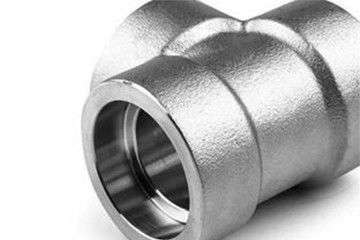

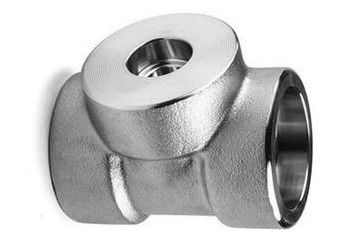

| পণ্যের নাম:: | স্টেইনলেস স্টিল সকেট ldালাই টি | বিশেষ উল্লেখ:: | DN6 ~ DN100 |
|---|---|---|---|
| চাপ:: | 3000/6000 / 9000LB | মানক:: | এএসএমই বি 16.11 |
| মোড়ক: | শক্ত কাগজ / কাঠের বাক্স / পলি কাঠের বাক্স | রঙ: | রূপা |
| বিশেষভাবে তুলে ধরা: | এসএস সকেট ওয়েল্ড টি,ASME B16.11 সকেট ওয়েল্ড টি |
||
টি মূলত তরলের দিক পরিবর্তন করতে ব্যবহৃত হয় এবং মূল পাইপলাইনের শাখা পাইপে ব্যবহৃত হয়। টি হ'ল এক ধরণের রাসায়নিক পাইপ ফিটিং হয় যার মধ্যে তিনটি বন্দর রয়েছে, অর্থাত একটি ইনলেট এবং দুটি আউটলেট, বা দুটি খালি এবং একটি আউটলেট। এখানে টি-আকৃতির এবং ওয়াই আকারের, সমান ব্যাসের অগ্রভাগ এবং হ্রাসকারী অগ্রভাগ রয়েছে, যা তিনটি একই বা পৃথক পাইপলাইন সংযোগের জন্য ব্যবহৃত হয়।সকেট ওয়েল্ডিং টি একধরনের পাইপ সংযোগ মোড যা টি ওয়েল্ডিংয়ের জন্য পাইপের এমবেডড প্রাচীরের মধ্যে .োকানো হয়। বাট ldালাইয়ের সাথে সম্পর্কিত, সকেট ওয়েল্ডিং সাধারণত 2 "এবং এর নীচে ছোট ব্যাসের পাইপের জন্য ব্যবহৃত হয়।
সকেট ldালাই ফিললেট ldালাই গ্রহণ করে।যখন উচ্চ কাঠামোগত শক্তির প্রয়োজনীয়তা এবং উচ্চ ফুটো ঝুঁকি ডিজাইনে বিবেচনা করা হয়, সকেট ঝালাইযুক্ত যুগ্ম একটি ভাল পছন্দ।
ফিলেট ওয়েল্ড এবং জ্যামিতির তীক্ষ্ণ পরিবর্তনের কারণে সকেট ওয়েলড জয়েন্টের ক্লান্তি শক্তি বাট ওয়েলড জয়েন্টের চেয়ে কম।তবে সকেট ঝালাইযুক্ত জয়েন্টগুলি এখনও অন্য যান্ত্রিক জয়েন্টগুলির চেয়ে উচ্চতর to
1. এটি ফুটো, বিষাক্ত বা ব্যয়বহুল মাঝারি এবং 300PSI থেকে 600psi থেকে বাষ্পে জ্বলনযোগ্য মিডিয়াম পরিবহনের জন্য ব্যবহৃত হয়।
২. কেবল একই ক্যালিবারের সাথে ASME পাইপের সাথে সংযুক্ত থাকুন।
৩. এটি পাইপলাইন দীর্ঘমেয়াদী অপারেশনের জন্য ব্যবহার করা যেতে পারে এবং আরও ভাল প্রবাহ বৈশিষ্ট্য সরবরাহ করতে পারে।
৪. এর উপাদানটি এএসটিএম উপাদান এবং এর উত্পাদন মান ASME B16.11।বি 16.11 চাপ, তাপমাত্রা রেটিং, মাত্রা, সহনশীলতা, সনাক্তকরণ এবং উপাদান প্রয়োজনীয়তা কভার করে।সাধারণ উপকরণগুলি হ'ল এএসটিএম এ 105, এ 182 বা এ 350।
5. সকেট ঝালাই পাইপ ফিটিংগুলির জন্য তিনটি চাপ শ্রেণি রয়েছে: শ্রেণী 3000, 6000 এবং 9000।
1, স্টেইনলেস স্টিল সকেট ldালাই টি কেবল রাসায়নিক সংমিশ্রণ নকশা প্রয়োজনীয়তার উপর খুব বেশি গুরুত্ব দেয় না, তবে উচ্চ-চাপ গরম নমনের জন্য মূল পাইপের যান্ত্রিক কর্মক্ষমতা প্রয়োজনীয়তার উপরও খুব বেশি গুরুত্ব দেয়।
2, এটি পরোক্ষভাবে রোলিং প্রক্রিয়া এবং পাইপ তৈরির প্রক্রিয়া নিয়ন্ত্রণ করে, যাতে মূল পাইপের কার্যকারিতা তুলনামূলকভাবে ভারসাম্যপূর্ণ হয়, এবং উচ্চ-চাপের গরম বাঁকের পারফরম্যান্সের পার্থক্য সর্বদা ছোট থাকে।
3, স্টেইনলেস স্টিল সকেট ওয়েল্ডিং টি পেট্রোকেমিক্যাল, তেল এবং গ্যাস, তরল গ্যাস, রাসায়নিক সার, বিদ্যুৎ কেন্দ্র, পারমাণবিক শক্তি, শিপ বিল্ডিং, কাগজ তৈরি, খাদ্য স্বাস্থ্যবিধি, নগর নির্মাণ এবং অন্যান্য শিল্পের নির্মাণ ও রক্ষণাবেক্ষণে ব্যাপকভাবে ব্যবহৃত হয়।
4, শিল্পে, এই ধরণের পাইপ ফিটিংগুলির চাপ বেশি, যা 600 কেজি পর্যন্ত পৌঁছতে পারে।জীবনে, জলের পাইপের চাপ কম হয়, সাধারণত 16 কেজি হয়।
5, সকেট ldালাই ওয়েল্ডিংয়ের জন্য ভালভের দেহে পাইপটি প্রসারিত করা হয়, বেশিরভাগ কার্বন ইস্পাত পাইপ এবং 2 এর নীচে স্টেইনলেস স্টিলের পাইপের ldালাইয়ের জন্য ব্যবহৃত হয়।
6, বাট ldালাই হ'ল প্রতিরোধের তাপ একই সাথে পুরো শেষ মুখের সাথে দুটি ওয়ার্কপিসগুলি toালাই করতে হয়, যা ওয়ার্কপিসের ldালাইতে ব্যাপকভাবে ব্যবহৃত হয়।
ASME B16.11 6000LB স্টেইনলেস স্টিল এসএস সকেট ওয়েল্ড টি ডেটা শীট
| নামমাত্র ব্যাস | সকেটের গভীরতা | সকেটের ডাইমেনশন | প্রাচীর বেধ | সকেটের নীচে কেন্দ্র | |||||
| Cmin | |||||||||
| ডিএন | NPS | Jmin | D1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | সাত | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | সাত | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89,8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115,5 | 9.4 | - | - | 66 | - | - |
1. ভাল জারা প্রতিরোধের: চমৎকার অ্যাসিড এবং ক্ষার প্রতিরোধের, জারা প্রতিরোধের, কোন জং, কোন ক্ষয়, কোন ব্যাকটিরিয়া, কোন বৈদ্যুতিক রাসায়নিক ক্ষয়।
2. উচ্চ প্রভাব প্রতিরোধের: অন্যান্য শক্ত প্রাচীর পাইপগুলির সাথে তুলনায় অনন্য প্রভাব শক্তি কার্যকারিতা উল্লেখযোগ্যভাবে উন্নত হয়।
3. ভাল তাপ নিরোধক: কম তাপ পরিবাহিতা, ভাল তাপ নিরোধক।
৪. দীর্ঘ সেবা জীবন: ইউভি এবং রেডিয়েশন প্রুফ, পণ্যটি কখনই বিবর্ণ হবে না, দীর্ঘ পরিষেবা জীবন।
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
আমাদের এএসএমই বি 16.11 6000LB স্টেইনলেস স্টিল এসএস সকেট ওয়েল্ড টি কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, প্রসবের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়ো করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সজ্জিত করতে এবং পূরণ করতে পারি।
