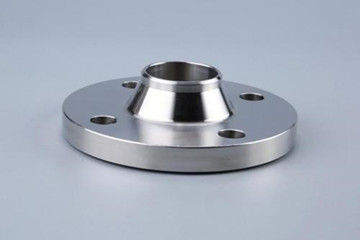

জাল সিম ফিললেট ওয়েল্ড ফ্ল্যাট নেক ওয়েল্ডিং ফ্ল্যাঞ্জ

বিবরণ

ঘাড়ের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের পুরো নাম হ'ল নেক ফ্ল্যাট ওয়েল্ডিং স্টিল পাইপ ফ্ল্যাঞ্জ, যা স্টিলের পাইপ, পাইপ ফিটিং ইত্যাদি প্রসারিত করে is ফ্ল্যাঞ্জের ভিতরে এবং ফিললেট ওয়েল্ডের মাধ্যমে সরঞ্জাম বা পাইপলাইনের সাথে সংযোগ স্থাপন করে।
বাট ওয়েল্ডিং ফ্ল্যাঞ্জ এবং ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের মধ্যে প্রধান পার্থক্যগুলি হ'ল বিভিন্ন ঝালাই ফর্ম, বিভিন্ন উপকরণ, বিভিন্ন নামমাত্র চাপ এবং বিভিন্ন সংযোগ পদ্ধতি।বিভিন্ন ldালাই ফর্ম: ফ্ল্যাট ওয়েল্ড রেডিওগ্রাফ করা যাবে না, যখন বাট ওয়েল্ড পারে।
ঘাড় সমতল ldালাই flange এবং flange সঙ্গে পাইপের মধ্যে ঝালাই seam ফর্ম ফিললেট ldালাই হয়, যখন ঘাড় সমতল ldালাই এবং পাইপ সঙ্গে flange মধ্যে ldালাই seam আকার রূপক ওয়েল্ড হয়।ফ্ল্যাট ldালাইয়ের রূপটি দুটি ফিললেট weালাই এবং বাট weালাইয়ের ফর্মটি একটি বাট পরিধিগত ldালাই।

সবিস্তার বিবরণী

1. ঘাড় ফ্ল্যাট ldালাই flange এবং ঘাড় মুক্ত ফ্ল্যাট ldালাই flange মধ্যে পার্থক্য হ'ল ঘাড় ফ্ল্যাট ldালাই flange পাইপলাইন ldালাই অবস্থানের মধ্যে ঘাড় মুক্ত ফ্ল্যাট ldালাই flange চেয়ে বেশি।
2. ঘাড় মুক্ত ফ্ল্যাট ldালাই ফ্ল্যাঞ্জ এছাড়াও একটি সমতল flange, এবং flange ছাড়া বস এছাড়াও একটি ফ্ল্যাট ফিললেট ঝালাই হয়।
3. ঘাড় বাট ওয়েল্ডিং ফ্ল্যাঞ্জ এবং সংযোগকারী পাইপের মধ্যে ওয়েল্ড জয়েন্টটি ক্লাস বি সীমের অন্তর্গত, এবং ঘাড়ের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ এবং সংযোগকারী পাইপের মধ্যবর্তী ওয়েল্ড জয়েন্টটি সি সিউমের সাথে সম্পর্কিত।ওয়েল্ডিংয়ের পরে এনডিটি আলাদা।
4. বিভিন্ন উপকরণ: ঘাড়ের সাথে ওয়েল্ডিং ফ্ল্যাঞ্জের উপাদানগুলি সাধারণ স্টিলের প্লেট থেকে প্রয়োজনীয়তা পূরণের সাথে মেশিন করা হয়, যখন ঘাড়ের সাথে ldালাইয়ের ফ্ল্যাঞ্জের উপাদানটি বেশিরভাগ নকল ইস্পাত অংশ থেকে তৈরি হয়।
5. বিভিন্ন নামমাত্র চাপ: ঘাড়ের সাথে ফ্ল্যাট ldালাইয়ের ফ্ল্যাঞ্জের নামমাত্র চাপ 0.6-4.0mpa হয়, অন্যদিকে ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিংয়ের সামান্য চাপ 1-25mpa হয় a
Ob. স্পষ্টতই, ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের প্রয়োগযোগ্য চাপ স্তর কম।

চরিত্রগত

1. বিভিন্ন সংযোগের পদ্ধতি: কাঠামোর মধ্যে ঘাড়ের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ এবং নেক বাট ওয়েল্ডিং ফ্ল্যাঞ্জের মধ্যে বৃহত্তম পার্থক্যটি অগ্রভাগ এবং ফ্ল্যাঞ্জের মধ্যে সংযোগ পদ্ধতিতে রয়েছে।
২. সাধারণত, ঘাড়ের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জটি অগ্রভাগ এবং ফ্ল্যাঞ্জের মধ্যে ফিললেট সংযোগ হয়, যখন ঘাড়ের বাট ওয়েল্ডিং ফ্রেঞ্জটি ফ্ল্যাঞ্জ এবং অগ্রভাগের মধ্যে বাট জয়েন্ট হয়।
3. ঘাড়ের সাথে ওয়েল্ডিং ফ্ল্যাঞ্জের সিলিং পৃষ্ঠের ফর্মগুলি হ'ল: আরএফ, এফএম, এম, টি, জি এবং এফএফ।ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের ব্যাস পরিসীমা: dn10 ~ DN600।
4. আবেদনের সুযোগ: পিএন সিরিজ পিএন 2.5 ~ পিএন 40;শ্রেণি সিরিজ Class150 ~ class1500।
5. ফ্ল্যাঞ্জ উপাদান: কার্বন ইস্পাত, লুমো ইস্পাত, 304, 316, 304L, 316L, 321, 347, সিএফ 8 সি।


সুবিধা এবংঅসুবিধা

 1, সুবিধাগুলি: ঘাড় সমতল ldালাই ফ্ল্যাঞ্জ এছাড়াও ফ্ল্যাট ldালাই flange অন্তর্গত, কারণ এটি একটি ছোট ঘাড় আছে, এইভাবে flange শক্তি উন্নতি এবং flange ভারবহন শক্তি উন্নত।সুতরাং এটি উচ্চ চাপযুক্ত পাইপগুলিতে ব্যবহার করা যেতে পারে।
2, অসুবিধাগুলি: প্লেটের ধরণের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের সাথে তুলনা করুন, ব্যয়টি বেশি, কারণ এর আকৃতির বৈশিষ্ট্যগুলির কারণে, পরিবহণের সময় ধাক্কা খাওয়া সহজ।

আবেদন

 1, ঘাড় সঙ্গে Theালাই ফ্ল্যাঞ্জ জারা প্রতিরোধী, অত্যন্ত বিষাক্ত, জ্বলনীয় এবং বিস্ফোরক ইভেন্টের জন্য ব্যবহৃত হয়।
2, ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের সিলিং পৃষ্ঠটি উত্তল, অবতল এবং মর্টিস মুখ হতে পারে।
3, সিলিং প্রভাব একই নয়, এবং ভারবহন শক্তি একই নয়।
4, ঘাড়ের সাথে ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের লেজের পিছনে একটি ছোট ঘাড় রয়েছে, যা ফ্ল্যাঞ্জের অনমনীয়তাকে উন্নত করতে পারে।
5, ভারবহন ক্ষমতা ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের চেয়ে বেশি, যা সাধারণত মাঝারি এবং উচ্চ চাপ উপলক্ষে ব্যবহৃত হয়।

প্যাকেজ

ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড

বিতরণ সময়

আমাদের ইস্পাত ফ্ল্যাট কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় অল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
