বর্ণনা

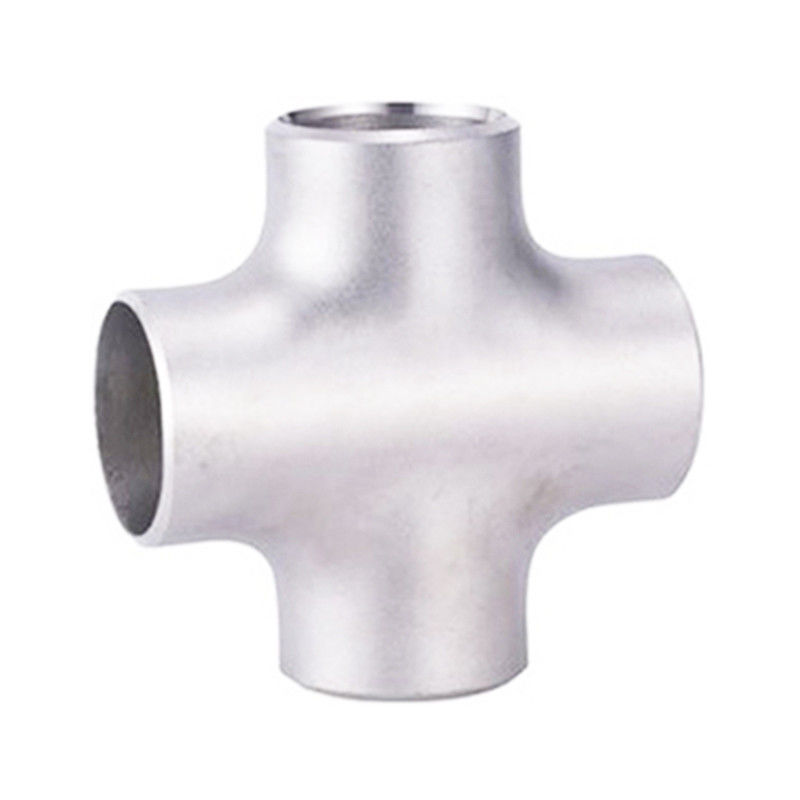

ক্রস একটি পাইপ সংযোগকারী, যা প্রধান পাইপের শাখা পাইপে ব্যবহৃত হয়।ক্রস টিকে সমান ব্যাস এবং ব্যাস কমানোতে ভাগ করা যায়।সমান ব্যাসের ক্রস টি -এর অগ্রভাগ সমান আকারের;হ্রাসকারী ক্রস টি এর প্রধান অগ্রভাগের আকার একই, এবং শাখা পাইপের অগ্রভাগের আকার প্রধান পাইপের চেয়ে ছোট।
ক্রস উত্পাদন প্রক্রিয়া প্রধানত জলবাহী bulging এবং গরম চাপ।ক্রস টি -এর হাইড্রোলিক বুলিং হল একটি বিশেষ হাইড্রোলিক প্রেস ব্যবহার করা যাতে ক্রস টি -এর মতো একই ব্যাসযুক্ত টিউব ফাঁকে তরল প্রবেশ করা যায়।
হাইড্রোলিক প্রেসের দুটি অনুভূমিক পাশের সিলিন্ডার টিউব ফাঁকা বের করার জন্য একযোগে চলে যায়, টিউব খালিটির আয়তন ছোট হয়ে যায়, টিউব ফাঁকে তরল চাপ বৃদ্ধি পায়।পাশের সিলিন্ডারে তরল চাপের দ্বৈত ক্রিয়া এবং টিউব ফাঁকা করে এবং শাখার পাইপ প্রসারিত করে ডাইলের অভ্যন্তরীণ গহ্বরের সাথে ধাতু উপাদান প্রবাহিত হয়।
স্পেসিফিকেশন
আকার পরিসীমা: DN15-DN1200
সংযোগ মোড: dingালাই, থ্রেড, চক্রের উন্নত পার্শ্ব
সংযোগ: dingালাই, পুরুষ।
চারিত্রিক
টিউব খালি গরম করা হয়, ফর্মিং ডাইতে রাখা হয় এবং স্ট্রেচিং শাখার পাইপের ডাইতে রাখা হয়;চাপের প্রভাবে।টিউব ফাঁকা রেডিয়াল কম্প্রেস করা হয়, রেডিয়াল কম্প্রেশন প্রক্রিয়ায়, ধাতু শাখা পাইপের দিকে প্রবাহিত হয় এবং ডাইয়ের প্রসারিতের নিচে শাখা পাইপ গঠন করে।
ক্রস এর জলবাহী bulging প্রক্রিয়া উচ্চ উৎপাদন দক্ষতা সঙ্গে এক সময়ে গঠিত হতে পারে;কারণ নির্বিঘ্ন ক্রসের হাইড্রোলিক বুলিং প্রক্রিয়ার জন্য বড় টন যন্ত্রপাতি প্রয়োজন।এটি প্রধানত ডিএন 400 এর চেয়ে কম স্ট্যান্ডার্ড ওয়াল বেধ ক্রস তৈরির জন্য ব্যবহৃত হয়।
আড়াআড়ি গরম চাপ প্রক্রিয়ার জন্য প্রয়োজনীয় যন্ত্রপাতির টনেজ হ্রাস করা হয়। গরম চাপা ক্রস উপকরণ ব্যাপক অভিযোজনযোগ্যতা, যা কম কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল জন্য উপযুক্ত;বিশেষ করে বড় ব্যাস এবং পুরু পাইপ প্রাচীর ক্রস জন্য, এই গঠন প্রক্রিয়া সাধারণত গৃহীত হয়।
14, বাট dingালাই ক্রস হল গরম চাপ বা ফোর্জিং দ্বারা ইস্পাত দিয়ে তৈরি পাইপ ফিটিং।এর সংযোগ ফর্ম সরাসরি বাট theালাই ক্রস এবং ইস্পাত পাইপ।
15, বাট dingালাই ক্রস প্রধান উত্পাদন মান সাধারণত GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510।
আবেদন
মান: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, ইত্যাদি
উপাদান: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, ইত্যাদি
স্পেসিফিকেশন: DN15 থেকে DN600 পর্যন্ত বিজোড়;DN15 থেকে DN1200 পর্যন্ত সীমাবদ্ধ।
সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং, রোলিং, পিকলিং এবং পলিশিং।
প্রাচীরের বেধ: 1.2 মিমি -6 মিমি আর = 1.5 ডি।
সংযোগ মোড: dingালাই, দ্রুত সমাবেশ, থ্রেড, চক্রের উন্নত পার্শ্ব।
বৈশিষ্ট্য এবং বৈশিষ্ট্য: বড় তাপমাত্রা পার্থক্য প্রতিরোধের;স্বাভাবিক চাপ 16MPa;শক্তিশালী জারা প্রতিরোধের;স্পষ্টতা;প্রাচীর বেধ.
অ্যাপ্লিকেশন: পেট্রোকেমিক্যাল, তেল ও গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, প্রাকৃতিক গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, কেমিক্যাল প্ল্যান্ট, পাওয়ার প্লান্ট, শিপইয়ার্ড, দুগ্ধ, খাদ্য, বিয়ার, পানীয়, ওষুধ, প্রসাধনী এবং অন্যান্য শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
প্রযুক্তিগত তথ্য শীট
এসএস বাটভেল্ড ক্রস টি ইন্ডাস্ট্রিয়াল স্টিল পাইপ ফিটিংস প্রযুক্তিগত ডেটা শীট নিম্নরূপ:
| নামমাত্র ব্যাস |
বাইরে ব্যাস |
সেন্টার টু এন্ড |
| D1 |
D2 |
| ডিএন |
এনপিএস |
সিরিজ এ |
সিরিজ বি |
সিরিজ এ |
সিরিজ বি |
গ |
এম |
| 15x15x15 |
1/2x1/2x1/2 |
21.3 |
18 |
21.3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26.9 |
25 |
26.9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 x 1/2 |
26.9 |
25 |
21.3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26.9 |
25 |
17.3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33.7 |
32 |
33.7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33.7 |
32 |
26.9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33.7 |
32 |
21.3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42.4 |
38 |
42.4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42.4 |
38 |
33.7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42.4 |
38 |
26.9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42.4 |
38 |
21.3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48.3 |
45 |
48.3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48.3 |
45 |
42.4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48.3 |
45 |
33.7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48.3 |
45 |
26.9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48.3 |
45 |
21.3 |
18 |
57 |
57 |
প্যাকেজ
ক।প্লাস্টিকের বুদ্বুদ ব্যাগ প্যাকেজ b. ওভ ব্যাগ প্যাকেজ c. প্যালেট d।কাস্টমাইজড।
ডেলিভারি সময়
আমাদের স্টিল ফ্ল্যাট কারখানায় উৎপাদনের উচ্চ ক্ষমতা রয়েছে, ডেলিভারির সময় কম পরিমাণে 45 দিন, অথবা আপনি যদি তাড়াহুড়ো করেন, আমরা আপনার শিপিংয়ের তারিখটি সাজাতে এবং পূরণ করতে পারি।
