বিবরণ

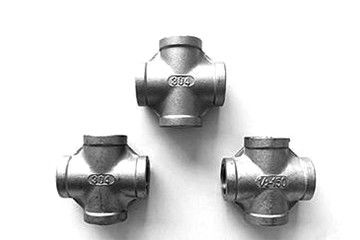

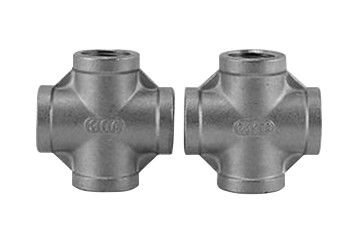

ক্রসটি একটি পাইপ ফিটিং এবং পাইপ সংযোগকারী।এটি মূল পাইপলাইনের শাখা পাইপে ব্যবহৃত হয়।চার দিকের পাইপটি সমান ব্যাস এবং হ্রাস ব্যাসে ভাগ করা যায়।সমান ব্যাসের ফোর-ওয়ে পাইপের অগ্রভাগগুলি একই আকারের।হ্রাসকারী ফোর-ওয়ে পাইপের মূল অগ্রভাগের আকারটি একই, এবং শাখা পাইপের অগ্রভাগের আকারটি মূল পাইপের চেয়ে ছোট।ফোর-ওয়ে পাইপের হাইড্রোলিক বাল্জিং ধাতব পদার্থের অক্ষীয় ক্ষতিপূরণ দ্বারা শাখা পাইপ প্রসারণের একধরণের গঠন প্রক্রিয়া।
টিউব ফাঁকাতে তরল ইনজেকশনের জন্য এবং টিউব ফাঁকা বের করে দেওয়ার জন্য একটি বিশেষ জলবাহী প্রেস ব্যবহার করা হয়।টিউব ফাঁকা এক্সট্রুড করার পরে, আয়তন আরও ছোট হয়ে যায় এবং চাপ বৃদ্ধি পায়।ধাতব উপাদান ডাইয়ের অভ্যন্তরীণ গহ্বরের সাথে প্রবাহিত হয় এবং শাখার পাইপ এবং ফর্মগুলি প্রসারিত করে।ফোর-ওয়েের গরম গঠনটি হ'ল টিউবটি ফাঁকা-চওড়া ব্যাসের আকারে ফাঁকা করা এবং শাখার পাইপে একটি গর্ত খুলুন। গরম করার পরে, নলটি ফাঁকা ফর্ম ডাইয়ের মধ্যে ফেলে দেওয়া হয়, এবং শাখার পাইপ আঁকার জন্য মরা টিউব ফাঁকাতে ইনস্টল করা হয়।
সবিস্তার বিবরণী
1. চাপের প্রভাবের অধীনে, টিউব ফাঁকাটি রেডিয়ালি সংকুচিত হয় এবং রেডিয়াল সংক্ষেপণের প্রক্রিয়াতে ধাতুটি শাখা পাইপের দিকে প্রবাহিত হয় এবং ডাইয়ের প্রসারিতের অধীনে শাখা পাইপ গঠন করে।
2. সকেট ldালাই ক্রস স্বল্প পাইপিং নির্ভুলতা, দৃ connection় সংযোগ, দৃ pressure় চাপ প্রতিরোধের, ভাল সীলমোহর, সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ, নিরাপদ এবং নির্ভরযোগ্য কাজ, ইত্যাদি সুবিধা রয়েছে।
৩. তবে, অভ্যন্তরীণ প্রাচীরটি প্রায়শই সংক্ষিপ্ত হয়, সুতরাং সকেট ldালাই ক্রসটিতে ভাল প্রয়োগের বৈশিষ্ট্য এবং মান রয়েছে তা নিশ্চিত করার জন্য এটি ভালভাবে পরীক্ষা করা এবং চিকিত্সা করা উচিত।
4. স্টেইনলেস স্টিল ক্রস হট প্রেসিং বা ফোর্জিং দ্বারা স্টিলের তৈরি পাইপ ফিটিং।এর সংযোগ ফর্মটি হ'ল স্টিল পাইপের সাহায্যে ক্রসকে সরাসরি ঝালাই করা।
5. বাট ঝালাই ক্রসের প্রধান উত্পাদন মানগুলি সাধারণত জিবি / টি 12459, জিবি / টি 13401, এএসএমই বি 16.9, শ3408, শ3409, এইচজি / t21635, এইচজি / t21631, এসওয়াই / t0510 হয়।
Stain. স্টেইনলেস স্টিলের ক্রসটির মূল্য উদ্ধৃত করার সময়, ব্যবহৃত পাইপ চাপটি সঠিকভাবে অবহিত করা বা কনুই প্রাচীরের বেধকে সরাসরি অবহিত করা প্রয়োজন, যাতে সঠিক মূল্যটি উদ্ধৃত করা যায়।
El. কনুই প্রাচীরের বেধের প্রচলিত প্রকাশে বিভিন্ন চাপ গ্রেড যেমন sch10s এবং sch20s অন্তর্ভুক্ত রয়েছে যা বিভিন্ন বেধকে উপস্থাপন করে।চাপ গ্রেড প্রাচীর বেধ টেবিল দেখুন।
চরিত্রগত
1. মানসমূহ: ডিআইএন, এসএমএস, আইএসও, আইডিএফ, 3 এ, আরজেটি, ডিএস, বিএস, বিপিই।
২. এটি পেট্রোলিয়াম, রাসায়নিক, বৈদ্যুতিক শক্তি, ধাতুবিদ্যা, জাহাজ, যন্ত্রপাতি ও অন্যান্য শিল্পের জন্য উপযুক্ত।
৩. এটি বিশ্বজুড়ে রাসায়নিক শিল্প, পেট্রোলিয়াম, বৈদ্যুতিক শক্তি, ফার্মাসি, বিয়ার, খাদ্য, দুগ্ধজাত পানীয়, প্রসাধনী এবং বিভিন্ন প্রকৌশল সমর্থনকারী পাইপলাইনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
৪. সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং, রোলিং, পিকিং এবং পলিশিং।
5. এটি স্টেইনলেস স্টিল 304 304L 316 316L দিয়ে তৈরি।
6. প্রধান বিশেষ উল্লেখ: dn15-600 (বিরামবিহীন), dn15-1200 (seamed)।
7. প্রধান বৈশিষ্ট্য: বড় তাপমাত্রা পার্থক্য প্রতিরোধের;সাধারণ চাপ 16 এমপিএ;শক্ত জারা প্রতিরোধের;স্পষ্টতা;প্রাচীর বেধ.
8. প্রাচীরের বেধ: 1.2 মিমি -6 মিমি আর = 1.5 ডি।
9. গুণমান ব্যবস্থাপনা: ISO9001: 2000 মান পরিচালন সিস্টেমের শংসাপত্র।
প্রযুক্তিগত তথ্য শীট
4 ওয়ে স্টিল পাইপ ক্রস এসএস সকেট ওয়েল্ড ফিটিং ডেটা শীট
| নামমাত্র ব্যাস |
বাইরে ব্যাস |
কেন্দ্র থেকে শেষ End |
| D1 |
D2 গ্রাহকের |
| ডিএন |
NPS |
সিরিজ এ |
সিরিজ খ |
সিরিজ এ |
সিরিজ খ |
সি |
এম |
| 15x15x15 |
1 / 2x1 / 2x1 / 2 |
21.3 |
18 |
21.3 |
18 |
25 |
25 |
| 15x15x10 |
1 / 2x1 / 2x3 / 8 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
| 15x15x8 |
1 / 2x1 / 2x1 / 4 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 এক্স 3/4 এক্স 3/4 |
26.9 |
25 |
26.9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 এক্স 3/4 এক্স 1/2 |
26.9 |
25 |
21.3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 এক্স 3/4 এক্স 3/8 |
26.9 |
25 |
17.3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33.7 |
32 |
33.7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3 / 4 |
33.7 |
32 |
26.9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1 / 2 |
33.7 |
32 |
21.3 |
18 |
38 |
38 |
| 32x32x32 |
1.1 / 4x1.1 / 4x1.1 / 4 |
42.4 |
38 |
42.4 |
38 |
48 |
48 |
| 32x32x25 |
1.1 / 4x1.1 / 4x1 |
42.4 |
38 |
33.7 |
32 |
48 |
48 |
| 32x32x20 |
1.1 / 4x1.1 / 4x3 / 4 |
42.4 |
38 |
26.9 |
25 |
48 |
48 |
| 32x32x15 |
1.1 / 4x1.1 / 4x1 / 2 |
42.4 |
38 |
21.3 |
18 |
48 |
48 |
| 40x40x40 |
1.1 / 2x1.1 / 2x1.1 / 2 |
48.3 |
45 |
48.3 |
45 |
57 |
57 |
| 40x40x32 |
1.1 / 2x1.1 / 2x1.1 / 4 |
48.3 |
45 |
42.4 |
38 |
57 |
57 |
| 40x40x25 |
1.1 / 2x1.1 / 2x1 |
48.3 |
45 |
33.7 |
32 |
57 |
57 |
| 40x40x20 |
1.1 / 2x1.1 / 2x3 / 4 |
48.3 |
45 |
26.9 |
25 |
57 |
57 |
| 40x40x15 |
1.1 / 2x1.1 / 2x1 / 2 |
48.3 |
45 |
21.3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60.3 |
57 |
60.3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1 / 2 |
60.3 |
57 |
48.3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1 / 4 |
60.3 |
57 |
42.4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60.3 |
57 |
33.7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3 / 4 |
60.3 |
57 |
26.9 |
25 |
64 |
44 |
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের 4 ওয়ে ইস্পাত পাইপ ক্রস এসএস সকেট ওয়েল্ড ফিটিংস কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় অল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
