বিবরণ

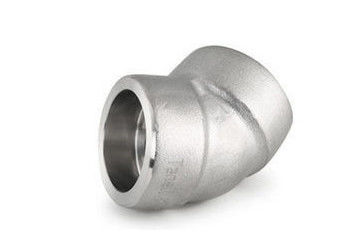

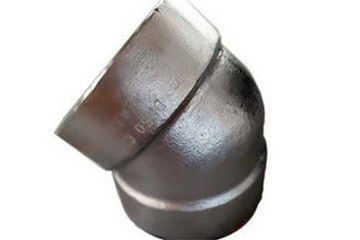

পাইপিং সিস্টেমে একটি কনুই এমন ফিটিং যা পাইপ রানের দিক পরিবর্তন করে।কোণ অনুসারে, এখানে তিন ধরণের সর্বাধিক ব্যবহৃত হয়: 45 °, 90 °, 180 ° °এছাড়াও, ইঞ্জিনিয়ারিং রোডের প্রয়োজনীয়তা অনুসারে, অন্যান্য অস্বাভাবিক কোণ কনুই যেমন 60 ° রয়েছে °উপাদান অনুযায়ী, রয়েছে castালাই আয়রন, স্টেইনলেস স্টিল, মিশ্র ইস্পাত, ম্যালেবল কাস্ট আয়রন, কার্বন ইস্পাত, লৌহঘটিত ধাতু এবং প্লাস্টিক।উত্পাদন প্রক্রিয়া অনুযায়ী, এখানে ldালাই কনুই, স্ট্যাম্পিং কনুই, কনুই পুশিং, ingালাই কনুই ইত্যাদি রয়েছে 45 ডিগ্রি কনুইয়ের দুটি অগ্রভাগের এক্সটেনশন লাইনগুলি একটি তীব্র কোণে ছেদ করে, যখন 90 ডিগ্রি কনুই জানে যে দুটি অগ্রভাগের এক্সটেনশন লাইনগুলি উল্লম্ব হয়।45 ডিগ্রি কনুইয়ের উভয় পাশের পাইপগুলিকে সংযুক্ত করার পরে একটি ভোঁতা কোণ তৈরি হয়, যখন 90 ডিগ্রি কনুইয়ের উভয় পাশের পাইপগুলিকে সংযুক্ত করার পরে একটি ডান কোণ তৈরি হয়। এটি ব্যবহারের জন্য 90 ডিগ্রি কনুইতে দুটি 45 ডিগ্রি কনুই weালাই করার অনুমতি নেই। কনুইগুলি পাইপের উপর চাপের ঘনত্বের ক্ষেত্র, এবং প্রসারণ এবং শীতলকরণের বিকৃতিগুলির বেশিরভাগ চাপ কনুইতে প্রকাশিত হয়।ঝালাই নিজেই একটি দুর্বল লিঙ্ক, ক্লান্তি বিকৃতি ক্র্যাকিংয়ের ক্ষতি ঘটাবে।
সবিস্তার বিবরণী
উপাদান: কার্বন ইস্পাত
আকারের পরিধি: DN15-700
চাপ পরিসীমা: 3000lb, 6000lb, 9000lb বা sch80, sch160 এবং XXS
সারফেস চিকিত্সা: অ্যান্টি-অয়েল;বিরোধী পেইন্টিং
প্রযুক্তিগত তথ্য শীট
ডিএন
|
বাইরে ব্যাস |
মাত্রা সমাপ্তির কেন্দ্র |
| একটি ধারা |
বি সিরিজ |
দীর্ঘ ব্যাসার্ধ |
| 15 |
21.3 |
18 |
16 |
| 20 |
26.9 |
25 |
16 |
| 25 |
33.7 |
32 |
16 |
| 32 |
42.4 |
3S |
20 |
| 40 |
48.3 |
45 |
24 |
| 50 |
60.3 |
57 |
32 |
| 65 |
76.1 (73) |
76 |
40 |
| 80 |
88.9 |
89 |
47 |
| 100 |
114,3 |
108 |
63 |
| 125 |
139,7 |
133 |
79 |
| 150 |
1683 |
159 |
95 |
| 200 |
219,1 |
219 |
126 |
| 250 |
273 |
273 |
158 |
| 300 |
323,9 |
325 |
189 |
| 350 |
355,6 |
377 |
221 |
| 400 |
406,4 |
426 |
253 |
| 450 |
457 |
478 |
284 |
| 500 |
508 |
529 |
316 |
| 550 |
559 |
- |
343 |
| 600 |
610 |
630 |
381 |
| 650 |
660 |
- |
405 |
| 700 |
711 |
720 |
438 |
প্রযুক্তিগত প্রক্রিয়া
1, উপাদান নির্বাচন এবং কম্বল, উপযুক্ত ইস্পাত প্লেট নির্বাচন করুন, কাটা, এবং চুল্লি, ব্যাচ নম্বর, পাইপ ফিটিং নির্দিষ্টকরণ, প্রকল্পের নাম এবং কাঁচামাল সংখ্যা পরিষ্কারভাবে চিহ্নিত করুন।
2, কনুইটি চেপে চেপে ঝালাই করে ফেলা হয়, এবং চাপ দেওয়ার প্রক্রিয়া চলাকালীন পরিধিগত ভারসাম্য ভারসাম্যপূর্ণ রাখা হয়।
3, তাপ চিকিত্সা: তাপ চিকিত্সা প্রক্রিয়া অনুযায়ী।সারফেস চিকিত্সা: তাপ চিকিত্সার পরে, পাইপ ফিটিংগুলির পৃষ্ঠের অক্সাইড ত্বককে ধাতব ঝলক দেখানোর জন্য বেচাকেনা মেশিন দ্বারা মুছে ফেলা হবে।
৪, কনুইয়ের ননড্রস্ট্রাকটিভ টেস্টিং: পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে সাধারণত চৌম্বকীয় কণা, অতিস্বনক, অনুপ্রবেশ এবং রেডিওগ্রাফিক পরীক্ষার পদ্ধতি ব্যবহৃত হয়।
5, শেষ মেশিনিং: নকশা কনফার্মেশন অঙ্কন অনুযায়ী যান্ত্রিক শেষ মুখের যন্ত্রের খাঁজ।
,, উপস্থিতি পরিদর্শন: কনুইটি ফাটল এবং অন্যান্য ঘটনা থেকে মুক্ত হবে এবং পৃষ্ঠটি শক্ত দাগমুক্ত থাকবে।
7, কনুইয়ের অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠতল শক্তি এবং উপস্থিতি ত্রুটির ক্ষতি ছাড়াই মসৃণ হবে।কনুইয়ের শরীরে কোনও ত্রুটির জন্য কোনও ldালাই সংস্কারের অনুমতি নেই।
8, মাত্রা পরিদর্শন: ক্যালিবার পরিমাপ;কেন্দ্রের উচ্চতা পরিমাপ;প্রাচীর বেধ পরিমাপ;বৃত্তাকার পরিমাপ;কঠোরতা পরিমাপ;খাঁজ পরিমাপ;অনুভূমিক বিচ্যুতি পরিমাপ;তির্যক বিচ্যুতি পরিমাপ
9, পিক্লিং, প্যাসিভেশন এবং চিহ্নিতকরণ।
বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
কার্বন ইস্পাত সকেট ldালাই কনুই প্রধানত গরম ধাক্কা গঠন প্রক্রিয়া এবং স্ট্যাম্পিং গঠনের প্রক্রিয়া অন্তর্ভুক্ত।এটি প্রধানত পেট্রোকেমিক্যাল শক্তি, মহাকাশ, সামরিক শিল্প, অগ্নি সুরক্ষা, ধাতুবিদ্যা, শিপ বিল্ডিং, গ্যাস, পারমাণবিক শক্তি, পরিবেশ সুরক্ষা এবং অন্যান্য বিভাগ এবং ক্ষেত্রগুলিতে উচ্চ চাপ এবং সুনির্দিষ্ট আকারের জন্য প্রযোজ্য।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
