বিবরণ

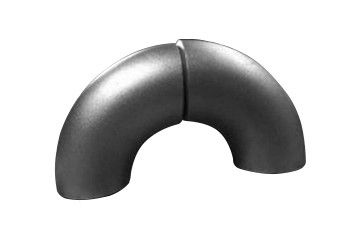

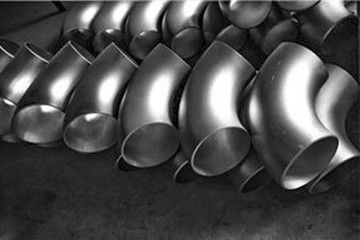

স্টেইনলেস স্টিল বাট ওয়েল্ডিং কনুই সাধারণত পাইপলাইন ইনস্টলেশন মধ্যে সংযোগ পাইপ ফিটিং হিসাবে ব্যবহৃত হয়, যা পাইপ কোণে সংযোগের জন্য ব্যবহৃত হয়।পাইপ ঘুরিয়ে আনার জন্য একই বা ভিন্ন নামমাত্র ব্যাসের সাথে দুটি পাইপ সংযুক্ত করুন।স্টেইনলেস স্টিল কনুই এবং কার্বন ইস্পাত কনুইয়ের মধ্যে প্রধান পার্থক্য উপাদান পার্থক্য।সাধারণ ইস্পাত প্রকারগুলি হ'ল: 304, 304L, 316, 316L ইত্যাদি the কনুইয়ের রাসায়নিক গঠন কনুইয়ের পৃষ্ঠকে দীর্ঘকাল ধরে মরিচা এবং ক্ষয় থেকে রক্ষা করবে ong দীর্ঘ ব্যাসার্ধ কনুই কনুইটিকে বোঝায় যার বক্রতা ব্যাসার্ধ পাইপ ব্যাসের 1.5 গুণ।দীর্ঘ ব্যাসার্ধ কনুই বহুল ব্যবহৃত হয়।সাধারণত, দীর্ঘ ব্যাসার কনুইটি ডিফল্ট পরিস্থিতিতে এবং উচ্চ চাপ বা উচ্চ প্রবাহের হার সহ স্থানে ব্যবহৃত হবে।যদি শক্ত পরিবহণ পাইপলাইনের প্রতিরোধের প্রয়োজনীয়তাগুলি কঠোর হয় তবে বৃহত্তর ব্যাসার্ধের কনুই ব্যবহার করা হবে long দীর্ঘ ব্যাসার্ধের কনুইয়ের বাঁক ব্যাসার্ধ পাইপ ব্যাসের 1.5 গুন, এবং সংক্ষিপ্ত ব্যাসার্ধের কনুইয়ের বক্রাকার ব্যাসার্ধ পাইপের ব্যাসের সমান, অর্থাত্ 1 বার
সবিস্তার বিবরণী
স্ট্যান্ডার্ড: এএনএসআই বি 16.9, এএনএসআই বি 16.11
উপাদান: ASTM 403 WP304,314L, 316,316L S31803
সংযোগ: বাট ldালাই সংযোগ
স্থাপন:
1. শর্ট ব্যাসার কনুই সাধারণত নিম্নচাপযুক্ত তরলে ব্যবহার করা হয় বা কনুই সীমাবদ্ধ থাকে।কোনও শর্ত না থাকলে বা চুক্তিতে নির্দিষ্ট না করা থাকলে দীর্ঘ ব্যাসার্ধ কনুই পছন্দ করা হয় preferred
২. পাইপলাইন ব্যবহারের ক্ষেত্রে দীর্ঘ ব্যাসার্ধ বেশি দেখা যায়, যখন সংক্ষিপ্ত ব্যাসার্ধ কম থাকে, যা তাদের বিশেষ কাঠামোর কারণে ঘটে।
3. সংক্ষিপ্ত ব্যাসার্ধ কনুইয়ের সাথে তুলনা করে, দীর্ঘ ব্যাসার্ধ কনুইতে আরও অভিন্ন বক্রতা এবং উচ্চতর সংকোচন প্রতিরোধের রয়েছে।বাট ldালাই কনুই সাধারণত দীর্ঘ ব্যাসার্ধ কনুই হয়।
৪. সংক্ষিপ্ত ব্যাসার্ধের কনুই সাধারণত ছোট চাপ এবং প্রতিরোধের পাইপগুলির ক্ষেত্রে প্রযোজ্য, যখন সংক্ষিপ্ত কণা বা ক্রিস্টলাইজেশন প্রবণ কণাযুক্ত পাইপগুলির জন্য দুটি ব্যাসের প্রবাহ পাইপ, পাইপগুলির জন্য কিছু নমনীয়তার প্রয়োজন হয়, পাইপগুলির জন্য ছোট চাপের প্রয়োজন হয় ড্রপ এবং পাইপ কম্পন প্রবণ।
বিবেচ্য বিষয়
1.কালীন ইনস্টলেশন, দীর্ঘ ব্যাসার্ধ স্টেইনলেস স্টিল কনুইটি সরাসরি সংযোগ মোড অনুযায়ী পাইপলাইনে ইনস্টল করা যায় এবং ব্যবহারের অবস্থান অনুযায়ী ইনস্টল করা যেতে পারে।সাধারণত, এটি পাইপলাইনের যে কোনও স্থানে ইনস্টল করা যেতে পারে, তবে এটি ফুটো রোধ এবং পাইপলাইনের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করার জন্য সিল করা প্রয়োজন।
2. যখন বল ভালভ, স্টপ ভালভ এবং স্টেইনলেস স্টিল কনুই সহ গেট ভালভ ব্যবহার করা হয়, তারা কেবল সম্পূর্ণ উদ্বোধন বা সম্পূর্ণ সমাপ্তির জন্য ব্যবহৃত হয়, এবং প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা যায় না, যাতে কনুইয়ের ক্ষতি এড়াতে পারে।
3. একটি দীর্ঘ সময়ের জন্য সজ্জিত স্টেইনলেস স্টিল কনুই সময়সূচী পরিদর্শন করা হবে।উন্মুক্ত প্রক্রিয়াকরণ পৃষ্ঠ পরিষ্কার রাখা হবে, এবং ময়লা অপসারণ করা হবে।
৪. কনুইগুলি ঘরে পরিষ্কার এবং শুকনো জায়গায় সংরক্ষণ করতে হবে।স্ট্যাকিং বা আউটডোর স্টোরেজ কঠোরভাবে নিষিদ্ধ।স্টেইনলেস স্টিল কনুইটি সর্বদা শুষ্ক এবং বায়ুচলাচল রাখুন, ডিভাইসটি পরিষ্কার-পরিচ্ছন্ন রাখুন এবং সঠিক স্টোরেজ পদ্ধতি অনুসারে সঞ্চয় করুন।
প্রযুক্তিগত তথ্য শীট
বাটওয়েড স্টেইনলেস স্টিল দীর্ঘ ব্যাসার্ধ পাইপ কনুই 90 ডিগ্রি প্রযুক্তিগত তথ্য শীট:
| নামমাত্র আকার |
খাঁজের বাইরের ব্যাস |
কেন্দ্র থেকে শেষ End |
| ডিএন |
আমি সিরিজ |
II সিরিজ |
90 ° কনুই এ |
45 ° কনুই বি |
| 15 |
21.3 |
18 |
38 |
16 |
| 20 |
26.9 |
25 |
38 |
19 |
| 25 |
33.7 |
32 |
38 |
22 |
| 32 |
42.4 |
38 |
48 |
25 |
| 40 |
48.3 |
45 |
57 |
29 |
| 50 |
60.3 |
57 |
76 |
35 |
| 65 |
73 |
76 |
95 |
44 |
| 80 |
88.9 |
89 |
114 |
51 |
| 90 |
101,6 |
- |
133 |
57 |
| 100 |
114,3 |
108 |
152 |
64 |
| 125 |
141,3 |
133 |
190 |
79 |
| 150 |
168,3 |
159 |
229 |
95 |
| 200 |
219,1 |
219 |
305 |
127 |
| 250 |
273 |
273 |
381 |
159 |
| 300 |
323,9 |
325 |
457 |
190 |
| 350 |
355,6 |
377 |
533 |
222 |
| 400 |
406,4 |
426 |
610 |
254 |
| 450 |
457 |
480 |
386 |
286 |
| 500 |
508 |
530 |
762 |
318 |
| 550 |
559 |
- |
838 |
343 |
| 600 |
610 |
630 |
914 |
381 |
| 650 |
660 |
- |
991 |
406 |
| 700 |
711 |
720 |
1067 |
438 |
| 750 |
762 |
- |
1143 |
470 |
| 800 |
813 |
820 |
1219 |
502 |
আবেদন
1, স্টেইনলেস স্টিল দীর্ঘ ব্যাসার্ধ কনুই পেট্রোলিয়াম, রাসায়নিক শিল্প, পারমাণবিক বিদ্যুৎ কেন্দ্র, খাদ্য উত্পাদন, নির্মাণ, শিপ বিল্ডিং, পেপারমেকিং, ওষুধ এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
2, জল, পানীয়, বিয়ার, খাদ্য, পেট্রোকেমিক্যাল শিল্প, পারমাণবিক শক্তি, যন্ত্রপাতি, চিকিত্সা সরঞ্জাম, রাসায়নিক সার, শিপ বিল্ডিং, জলরোধী চিকিত্সা ব্যবহৃত পাইপ।
3, এটি উচ্চ শূন্যস্থান থেকে উচ্চ চাপ পর্যন্ত কয়েক মিলিমিটার এবং মিটার ব্যাস সহ বিস্তৃত পরিসরে ব্যবহৃত হতে পারে।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের বাটওয়েলেড স্টেইনলেস স্টিল লং ব্যাসার্ধ পাইপ কনুই 90 ডিগ্রি কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, প্রসবের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
