বিবরণ
ক্রসটি একটি পাইপ সংযোগকারী, যা মূল পাইপের শাখা পাইপে ব্যবহৃত হয়।ক্রস টি সমান ব্যাস এবং হ্রাস ব্যাস, টি মধ্যে বিভক্ত করা যেতে পারেতিনি সমান ব্যাসের ক্রস টিয়ের অগ্রভাগটি একই আকারের;হ্রাসকারী ক্রস টিয়ের প্রধান অগ্রভাগের আকারটি একই, এবং শাখা পাইপের অগ্রভাগের আকারটি মূল পাইপের চেয়ে ছোট।ক্রসের উত্পাদন প্রক্রিয়াটিতে হাইড্রোলিক বুলিং এবং হট প্রেসিং, টি অন্তর্ভুক্ত থাকেক্রস টির হাইড্রোলিক বুলিং হ'ল ক্রস টির মতো একই ব্যাসের সাথে টিউব ফাঁকাতে তরল ইনজেকশন করার জন্য একটি বিশেষ জলবাহী প্রেস ব্যবহার করা,জলবাহী প্রেসের দুটি অনুভূমিক পাশের সিলিন্ডারগুলি টিউব ফাঁকা ছাড়ার জন্য একযোগে সরানো হয়, নলের ফাঁকের পরিমাণ আরও ছোট হয়ে যায়, নলের ফাঁকে তরল চাপ বৃদ্ধি পায়,পার্শ্ব সিলিন্ডার এবং নল ফাঁকা তরল চাপের ডবল ক্রিয়াকলমে ধাতব উপাদান ডাইয়ের অভ্যন্তরীণ গহ্বরের সাথে প্রবাহিত হয় এবং শাখা পাইপটি প্রসারিত করে।,ক্রস টির গরম গঠনটি ক্রস টির ব্যাসের চেয়ে বড় টিউবকে ফাঁকা টিয়ের ব্যাসের চেয়ে বড় ফাঁকা করে প্রসারিত শাখার পাইপের অবস্থানে একটি গর্ত খুলতে হয়।
টিউব ফাঁকা উত্তপ্ত হয়, ফর্মিং ডাইয়ের মধ্যে ফেলে দেওয়া হয় এবং প্রসারিত শাখার পাইপের মরে দেওয়া হয়;চাপ প্রভাব অধীনে।টিউব ফাঁকাটি রেডিয়ালভাবে সংকুচিত হয়, রেডিয়াল সংক্ষেপণের প্রক্রিয়াতে ধাতুটি শাখা পাইপের দিকে প্রবাহিত হয় এবং ডাইয়ের প্রসারিতের অধীনে ব্রাঞ্চ পাইপ গঠন করে। ক্রসের হাইড্রোলিক বুলিং প্রক্রিয়া উচ্চ উত্পাদন দক্ষতার সাথে এক সময়ে গঠিত হতে পারে;কারণ বিরামবিহীন ক্রসের হাইড্রোলিক বুলিং প্রক্রিয়াতে বড় টন সরঞ্জামের প্রয়োজন হয়।এটি মূলত dn400 এর চেয়ে কম স্ট্যান্ডার্ড প্রাচীর বেধ ক্রস উত্পাদন জন্য ব্যবহৃত হয়।ক্রসটির গরম টিপে প্রক্রিয়াকরণের জন্য প্রয়োজনীয় সরঞ্জামগুলির টননেজ হ্রাস পেয়েছে। গরম চাপযুক্ত ক্রসের উপকরণগুলিতে বিস্তৃত অভিযোজনযোগ্যতা রয়েছে, যা কম-কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টিলের জন্য উপযুক্ত;বিশেষত বড় ব্যাস এবং পুরু পাইপ প্রাচীর ক্রস জন্য, এই গঠন প্রক্রিয়া সাধারণত গৃহীত হয়।বাট ওয়েল্ডিং ক্রস হট প্রেস বা ফোরজিং দ্বারা স্টিলের তৈরি পাইপ ফিটিং।এর সংযোগ ফর্মটি ক্রস এবং ইস্পাত পাইপের সরাসরি বাট weালাই হয়।
সবিস্তার বিবরণী
স্ট্যান্ডার্ডগুলি: GB12459-90, gb12401-90, এএসএমই / এএনএসআই বি 16.9, ডিআইএন, জেআইএস, ইত্যাদি
উপাদান: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, ইত্যাদি
আকারের সীমা: ডিএন 15 থেকে ডিএন 600 পর্যন্ত বিরামবিহীন;ডিএন 15 থেকে ডিএন 1200 এ চলেন।
পৃষ্ঠের চিকিত্সা: স্যান্ডব্লাস্টিং, ঘূর্ণায়মান, পিকিং এবং পলিশ করা।
প্রাচীরের বেধ: 1.2 মিমি -6 মিমি আর = 1.5 ডি।
সংযোগ মোড: ldালাই, দ্রুত সমাবেশ, থ্রেড, ফ্ল্যাঞ্জ।
বৈশিষ্ট্য এবং বৈশিষ্ট্য: বড় তাপমাত্রা পার্থক্য প্রতিরোধের;সাধারণ চাপ 16 এমপিএ;শক্ত জারা প্রতিরোধের;স্পষ্টতা;প্রাচীর বেধ.
বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
অ্যাপ্লিকেশন: পেট্রোকেমিক্যাল, তেল এবং গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, প্রাকৃতিক গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, রাসায়নিক প্ল্যান্ট, বিদ্যুৎ কেন্দ্র, শিপইয়ার্ড, দুগ্ধ, খাদ্য, বিয়ার, পানীয়, ওষুধ, কসমেটিকস এবং অন্যান্য শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
প্রযুক্তিগত তথ্য শীট

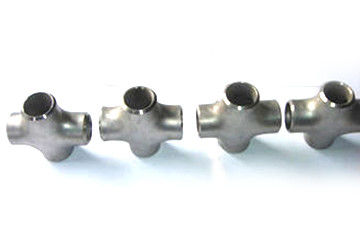

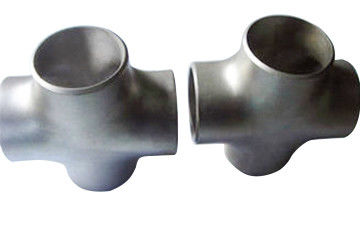

বাট ওয়েল্ডিং টি ক্রস স্টেইনলেস স্টিল পাইপ ফিটিং প্রযুক্তিগুলির ডেটা শিট নীচের মত:
| নামমাত্র ব্যাস |
বাইরে ব্যাস |
কেন্দ্র থেকে শেষ End |
| D1 |
D2 গ্রাহকের |
| ডিএন |
NPS |
সিরিজ এ |
সিরিজ খ |
সিরিজ এ |
সিরিজ খ |
সি |
এম |
| 15x15x15 |
1 / 2x1 / 2x1 / 2 |
21.3 |
18 |
21.3 |
18 |
25 |
25 |
| 15x15x10 |
1 / 2x1 / 2x3 / 8 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
| 15x15x8 |
1 / 2x1 / 2x1 / 4 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 এক্স 3/4 এক্স 3/4 |
26.9 |
25 |
26.9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 এক্স 3/4 এক্স 1/2 |
26.9 |
25 |
21.3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 এক্স 3/4 এক্স 3/8 |
26.9 |
25 |
17.3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33.7 |
32 |
33.7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3 / 4 |
33.7 |
32 |
26.9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1 / 2 |
33.7 |
32 |
21.3 |
18 |
38 |
38 |
| 32x32x32 |
1.1 / 4x1.1 / 4x1.1 / 4 |
42.4 |
38 |
42.4 |
38 |
48 |
48 |
| 32x32x25 |
1.1 / 4x1.1 / 4x1 |
42.4 |
38 |
33.7 |
32 |
48 |
48 |
| 32x32x20 |
1.1 / 4x1.1 / 4x3 / 4 |
42.4 |
38 |
26.9 |
25 |
48 |
48 |
| 32x32x15 |
1.1 / 4x1.1 / 4x1 / 2 |
42.4 |
38 |
21.3 |
18 |
48 |
48 |
| 40x40x40 |
1.1 / 2x1.1 / 2x1.1 / 2 |
48.3 |
45 |
48.3 |
45 |
57 |
57 |
| 40x40x32 |
1.1 / 2x1.1 / 2x1.1 / 4 |
48.3 |
45 |
42.4 |
38 |
57 |
57 |
| 40x40x25 |
1.1 / 2x1.1 / 2x1 |
48.3 |
45 |
33.7 |
32 |
57 |
57 |
| 40x40x20 |
1.1 / 2x1.1 / 2x3 / 4 |
48.3 |
45 |
26.9 |
25 |
57 |
57 |
| 40x40x15 |
1.1 / 2x1.1 / 2x1 / 2 |
48.3 |
45 |
21.3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60.3 |
57 |
60.3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1 / 2 |
60.3 |
57 |
48.3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1 / 4 |
60.3 |
57 |
42.4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60.3 |
57 |
33.7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3 / 4 |
60.3 |
57 |
26.9 |
25 |
64 |
44 |
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের বাট eldালাই টি ক্রস স্টেইনলেস স্টিল পাইপ ফিটিং কারখানায় উত্পাদনের জন্য উচ্চ ক্ষমতা রয়েছে, প্রসবের সময় অল্প পরিমাণে 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সজ্জিত করতে এবং পূরণ করতে পারি।
