বিবরণ

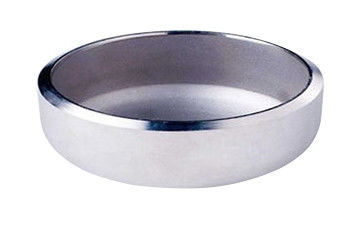

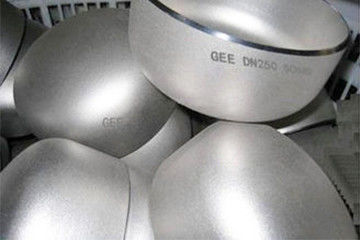

পাইপ ক্যাপ, যা মাথা, প্লাগ, কভার, পাইপ কভার এবং বাল্কহেড হিসাবে পরিচিত, পাইপ প্রান্তে ঝালাই করা হয় বা পাইপ ফিটিংগুলি কভার করার জন্য পাইপের প্রান্তের বাহ্যিক থ্রেডে ইনস্টল করা হয়। এটি পাইপলাইনটি বন্ধ করতে ব্যবহৃত হয় এবং পাইপ প্লাগের মতো একই কাজ করে।পাইপ ক্যাপের ফর্ম অন্ধ প্লেটের অনুরূপ, সিলিংয়ের জন্য অন্ধ প্লেটটি অপসারণ করা যেতে পারে, তবে ldালাইযুক্ত পাইপের ক্যাপটি সরানো যায় না।
পাইপ ক্যাপের মধ্যে উত্তল পাইপ ক্যাপ, শঙ্কু শেল, পরিবর্তনশীল ব্যাস বিভাগ, সমতল কভার এবং সঙ্কুচিত মুখের নকশা অন্তর্ভুক্ত রয়েছে।ক্যাপটি মূলত হেমিস্ফেরিকাল ক্যাপ, উপবৃত্তাকার ক্যাপ, ডিশড ক্যাপ এবং গোলাকার ক্যাপ সহ উত্তল।
স্ট্রেস দৃষ্টিকোণ থেকে, গোলার্ধ ক্যাপ ধীরে ধীরে ভাল হয় না, তবে উত্পাদন অসুবিধা থেকে, এটি ধীরে ধীরে ভাল।স্টেইনলেস স্টিলের পাইপ ক্যাপটি মূলত: 304 304L 316 316L 321 2520 310, 317 এবং অন্যান্য উপকরণগুলি সহ স্টেইনলেস স্টিলের তৈরি পাইপ ক্যাপকে বোঝায়।
প্রযুক্তিগত তথ্য শীট
স্টেইনলেস স্টিল টি বাট eldালাই পাইপ স্টেইনলেস স্টিল পাইপ ফিটিং ডেটা শীট
| সাধারণ পাইপের আকার ডিএন |
খাঁজের বাইরের ব্যাস ডি |
দৈর্ঘ্য এ |
দৈর্ঘ্য খ E1 |
দৈর্ঘ্যের ই দৈর্ঘ্যের প্রাচীর বেধ |
| আমি সিরিজ |
II সিরিজ |
| 20 |
26.9 |
25 |
25 |
25 |
3,81 |
| 40 |
48.3 |
45 |
38 |
38 |
5.08 |
| 50 |
60.3 |
57 |
38 |
44 |
5,59 |
| 80 |
88.9 |
89 |
51 |
64 |
7,62 |
| 90 |
101,6 |
- |
64 |
76 |
8.13 |
| 100 |
114,3 |
108 |
64 |
76 |
8,64 |
| 200 |
219,1 |
219 |
102 |
127 |
12,70 |
| 300 |
323,9 |
325 |
152 |
178 |
12,70 |
| 400 |
406,4 |
426 |
178 |
203 |
12,70 |
| 500 |
508 |
529 |
229 |
254 |
12,70 |
| 600 |
610 |
630 |
267 |
305 |
12,70 |
| 700 |
711 |
720 |
267 |
- |
- |
| 800 |
813 |
820 |
267 |
- |
- |
| 900 |
914 |
920 |
267 |
- |
- |
| 1000 |
1016 |
1020 |
305 |
- |
- |
| 1100 |
1118 |
1120 |
343 |
- |
- |
| 1200 |
1220 |
1220 |
343 |
- |
- |
সবিস্তার বিবরণী
1, ব্যাস: dn15-dn1200
2, প্রাচীরের বেধ: sch5-sch160
3, মানক: ASME DIN JIS BS BS GB / T JB sh Hg।
4, বিশেষত: জিবি / t12459-2017, জিবি / t13401-2017, এএসএমই বি 16.9, sh3408, sh3409, এইচজি / t21635, ডিএল / t695, এসওয়াই / t0510, দিন 2617।
5, প্যাকিং: কাঠের কেস, শক্ত কাগজ।
6, ব্যবহার: জল, পানীয়, বিয়ার, খাদ্য, পেট্রোকেমিক্যাল, পারমাণবিক শক্তি, যন্ত্রপাতি, চিকিত্সা সরঞ্জাম, রাসায়নিক সার, শিপ বিল্ডিং, জলরোধী চিকিত্সা, পাইপলাইন, ইত্যাদি
7, উত্পাদন প্রক্রিয়া: খাওয়ানো, কম্বল, ldালাই, নাকাল, ড্রাম টিপে, flanging, গরম টিপুন, ঠান্ডা চাপ, জরিমানা নাকাল, ছাঁটাই, বাছাই, গ্রহণযোগ্যতা এবং বিতরণ।
8, প্রক্রিয়া উত্পাদন সঠিক পদ্ধতি: ফাঁকা - ছোট প্লেট বৃহত প্লেট একত্রিত - গঠন - এনডিটি।যদি গঠনের আগে পরীক্ষা করা ভুল হয় তবে এটি গঠনের পরে যোগ্য হওয়ার গ্যারান্টি দেওয়া যায় না।অন্য কথায়, এনডিটি চূড়ান্ত এনডিটি বোঝায়।
9, প্রযোজ্য মাধ্যম: গ্যাস, তরল, বাষ্প ইত্যাদি
আবেদন
1. বাট ঝালাই পাইপ ক্যাপটি ব্যবহৃত হয় যখন ldালাইয়ের উপায় বোঝায়।বিভক্ত করার সময়, ঝালাইয়ের দিকটি কেবলমাত্র রেডিয়াল এবং সংক্ষিপ্ত আকারে অনুমোদিত হয়।
২. ভবিষ্যতে বড় ক্যাপের জন্য এই প্রয়োজনীয়তা বাতিল হতে পারে।বিভক্তকরণের দূরত্বটি 3 than এর বেশি হবে এবং 100 মিমি এর চেয়ে কম নয় (ওয়েল্ডিংয়ের তাপ-প্রভাবিত অঞ্চলটি একটি উচ্চ চাপ অঞ্চল) এবং এই অঞ্চলে রাসায়নিক সংমিশ্রণটি পোড়া হবে।
3. সুতরাং, উচ্চ চাপ অঞ্চল এড়ানো উচিত, যা বেধের সাথে সম্পর্কিত।ব্যবহারিক অভিজ্ঞতা অনুসারে, স্ট্রেস অ্যাটেন্যুয়েশন দৈর্ঘ্য 3 than এর চেয়ে বেশি, এবং 100 মিমি এর চেয়ে কম নয়)।তবে রেফ্রিজারেশন সরঞ্জামগুলির পক্ষে এই প্রয়োজনীয়তাটি পূরণ করা কঠিন।
4. স্প্লাইসিংয়ের পরে গঠিত বাট স্টেইনলেস স্টিল পাইপ ক্যাপের জন্য, স্প্লিকিং ওয়েল্ডটি 100% রশ্মি বা অতিস্বনক পরীক্ষার সাপেক্ষে হবে এবং যোগ্যতার স্তরটি সরঞ্জাম শেলের মতোই।
5. চূড়ান্ত গঠিত ওয়েল্ডের পরিদর্শন স্তর এবং অনুপাত সরঞ্জাম শেলের মতোই।
Example. উদাহরণস্বরূপ: যদি সরঞ্জামগুলির শেল 20% পরীক্ষিত হয়, তৃতীয়টি যোগ্যতাসম্পন্ন।বাট জয়েন্ট ওয়েল্ড এবং চূড়ান্ত ঝালাই এছাড়াও যোগ্য, এবং ldালাই যৌথ সহগ 0.85।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের স্টেইনলেস স্টিল টি বাট eldালাই পাইপ ক্যাপ স্টেইনলেস স্টিল পাইপ ফিটিং কারখানার উত্পাদন জন্য উচ্চ ক্ষমতা আছে, ডেলিভারি সময় স্বল্প পরিমাণের জন্য 45days হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
