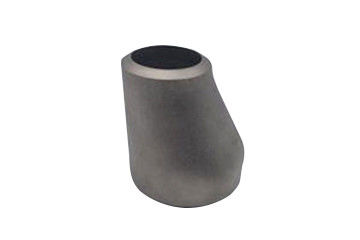

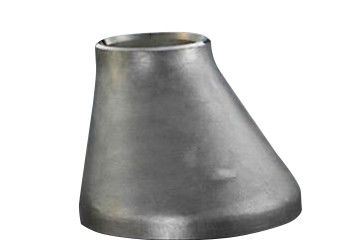

স্টেইনলেস স্টিল পাইপ রিডুসার স্টেন্টেলস স্টিল পাইপ ফিটিংয়ের এক্সেন্ট্রিক রিডুসার
1, এক্সেন্ট্রিক হ্রাসকারী পাইপ হ্রাস ব্যবহৃত একধরণের পাইপ ফিটিং।সাধারণভাবে ব্যবহৃত ফর্মিং প্রক্রিয়া টিপুন হ্রাস করা, চাপকে প্রসারিত করা বা চাপকে আরও বাড়ানো হ্রাস করা হয়।
2, কিছু আকারের হ্রাসকারকের জন্য, স্ট্যাম্পিংও ব্যবহার করা যেতে পারে।স্টেইনলেস স্টিলের উত্সাহী হ্রাস উত্পাদনের জন্য কাঁচামাল হিসাবে স্টেইনলেস স্টিল পাইপ ব্যবহার করার পাশাপাশি স্টেইনলেস স্টিল প্লেট স্ট্যাম্পিং প্রক্রিয়া দ্বারা হ্রাসকারকের কিছু নির্দিষ্টকরণ উত্পাদন করতেও ব্যবহার করা যেতে পারে।
3, অঙ্কনের জন্য ব্যবহৃত ডাইয়ের আকারটি হ্রাসকারীর অভ্যন্তরের পৃষ্ঠের মাত্রা অনুসারে ডিজাইন করা হয়েছে এবং স্টিলের প্লেটটি ফাঁকা হওয়ার পরে ডাই দ্বারা খোঁচা দেওয়া হয় এবং আঁকানো হয়।
উৎপাদন প্রক্রিয়া
4, এক্সেন্ট্রিক রিডুসারের হ্রাসকারী গঠনের প্রক্রিয়াটি হ্রাসকারী ডাইয়ের মধ্যে হ্রাসকারকের বড় প্রান্তের মতো একই ব্যাসের সাথে নলটি ফাঁকা রাখা।
5, টিউব ফাঁকা অক্ষের দিক বরাবর টিপুন দিয়ে, ধাতুটি মরা গহ্বরের সাথে সরানো হয় এবং সঙ্কুচিত হয়।রিডুসারের আকার অনুসারে, এটি এক-সময় টিপে তৈরির ফর্মিং বা একাধিক টিপে ফর্মিংগুলিতে ভাগ করা যায়।
6, এক্সেন্ট্রিক রিডুসার তার কার্বন স্টিলের তুলনায় উল্লেখযোগ্য পরিমাণে একই কার্বন উপাদান, ভাল দৃ tough়তা এবং প্লাস্টিকতা, পাশাপাশি ভাল ldালাইযোগ্যতা এবং জারা প্রতিরোধের দ্বারা চিহ্নিত করা হয়।
7, গঠনের সম্প্রসারণ হ'ল হ্রাসকারী নলের বড় প্রান্তের ব্যাসের চেয়ে কম নলটি ফাঁকাটি ব্যবহার করা এবং টিউব ফাঁকের অভ্যন্তরের ব্যাস বরাবর ব্যাসকে প্রসারিত করার জন্য অভ্যন্তরীণ পাঞ্চ ব্যবহার করা।
8, প্রসারণ প্রক্রিয়াটি মূলত সমস্যাটি সমাধান করার জন্য ব্যবহৃত হয় যে বড় ব্যাসের ভিন্নতার সাথে হ্রাসকারী দ্বারা হ্রাস করা সহজ নয়।
9, কখনও কখনও, প্রসারণ এবং হ্রাস পদ্ধতিগুলি উপকরণ এবং পণ্যগুলির গঠনের প্রয়োজন অনুসারে মিলিত হয়।
10, বিকৃতি হ্রাস বা প্রসারণের প্রক্রিয়ায়, বিভিন্ন উপকরণ এবং শর্ত হ্রাস করার মতে, ঠান্ডা বা গরম টিপুন গ্রহণ করা হয়।সাধারণভাবে, ঠান্ডা টিপে যতটা সম্ভব ব্যবহার করা উচিত।
11, একাধিক ব্যাস পরিবর্তন, বেধ বিচ্যুতি বা খাদ ইস্পাত উপকরণ দ্বারা সৃষ্ট গুরুতর কাজ কঠোরতার ক্ষেত্রে হট প্রেসিং ব্যবহার করা উচিত।
আবেদন
12, সলিড-লিকুইড মিশ্র তরল পরিবহনের সময় নীচের ফ্ল্যাট কনসেন্ট্রিক রিডুসারটি ব্যবহার করা উচিত, যা মূলত উল্লম্ব পাইপগুলিতে ব্যবহৃত হয়।
13, এক্সেন্ট্রিক রিডুসার মূলত অনুভূমিক পাইপগুলিতে ব্যবহৃত হয়।রিডুসারটির উপরের বা নীচের অংশটি নির্ভর করে গ্যাস বা তরল পরিবহিত কিনা, মূলত এয়ার ব্যাগ বা তরল থলির প্রজন্ম এড়াতে।
14, এক্সেন্ট্রিক রিডুসারটি মূলত পাম্পের গহ্বর রোধ করতে এবং পাম্পের খালি পাইপটি বায়ু পকেট মুক্ত করতে পাম্পের খাঁড়ি পাইপে ব্যবহার করা হয়।
15, যখন পাম্প ইনলেটে একটি হ্রাসকারক রয়েছে, এক্সেন্ট্রিক হ্রাসকারী ব্যবহৃত হবে shallএর অর্থ হ'ল কনুইটি নীচের দিকে থাকলে, চৌকস করার জন্য এক্সেন্ট্রিক রিডুসার ব্যবহার করা হয়।
16, যখন কনুইটি উপরের দিকে থাকে এবং কোনও সরল পাইপ বিভাগ থাকে না, ততোধিক রিডুসারটি চাটুকার জন্য ব্যবহৃত হয়।কনুই এবং হ্রাসকারকের মধ্যে যদি কোনও সরল পাইপ বিভাগ থাকে তবে শীর্ষ ফ্ল্যাট রিডুসারটি এখনও ব্যবহার করা হবে এবং ড্রেন বন্দরটি নিম্ন পয়েন্টে বাড়ানো হবে।
| NPS |
বেভেলের বাইরে ব্যাস |
শেষ-থেকে-শেষ, এইচ |
| বড় শেষ |
ছোট শেষ |
| 3 / 4X1 / 2 |
26.7 |
21.3 |
38 |
| 3 / 4X3 / 8 |
26.7 |
17.3 |
38 |
| 1x3 / 4 |
33.4 |
26.7 |
51 |
| lxl / 2 |
33.4 |
21.3 |
| 1.1 / 4x1 |
42,2 |
33.4 |
51 |
| 1.1 / 4X3 / 4 |
42,2 |
26.7 |
| 1.1 / 4X1 / 2 |
42,2 |
21.3 |
| 1.1 / 2x1.1 / 4 |
48.3 |
42,2 |
64 |
| 1.1 / 2x1 |
48.3 |
33.4 |
| 1.1 / 2x3 / 4 |
48.3 |
26.7 |
| 1.1 / 2x1 / 2 |
48.3 |
21.3 |
| 2x1.1 / 2 |
60.3 |
48.3 |
76 |
| 2x1.1 / 4 |
60.3 |
42,2 |
| 2x1 |
60.3 |
33.4 |
| 2x3 / 4 |
60.3 |
26.7 |
| 2.1 / 2x2 |
73 |
60.3 |
89 |
| 2.1 / 2X1.1 / 2 |
73 |
48.3 |
| 2.1 / 2X1.1 / 4 |
73 |
42,2 |
| 2.1 / 2x1 |
73 |
33.4 |
| 3x2.1 / 2 |
88.9 |
73 |
89 |
| 3x2 |
88.9 |
60.3 |
| 3x1.1 / 2 |
88.9 |
48.3 |
| 3x1.1 / 4 |
88.9 |
42,2 |
| 3.1 / 2x3 |
101,6 |
88.9 |
102 |
| 3.1 / 2x2.1 / 2 |
101,6 |
73 |
| 3.1 / 2x2 |
101,6 |
60.3 |
| 3.1 / 2x1.1 / 2 |
101,6 |
48.3 |
আবেদন
1, পেট্রোলিয়াম পাইপলাইন ইঞ্জিনিয়ারিং, প্রাকৃতিক গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, রাসায়নিক প্লান্ট, বিদ্যুৎ কেন্দ্র, শিপইয়ার্ড, ওষুধ, দুগ্ধ, বিয়ার, পানীয়, জল সংরক্ষণ ইত্যাদি,
2, স্টেইনলেস স্টিল রিডুসারটি পৃষ্ঠের নির্ভুলতার প্রয়োজনীয়তাগুলি পূরণ করার জন্য পোলিশ করা হয়, তখন পণ্যটি দুগ্ধ, খাদ্য, বিয়ার, পানীয়, ফার্মাসিউটিক্যাল, প্রসাধনী এবং অন্যান্য শিল্প ক্ষেত্রে উপযুক্ত।
