বিবরণ

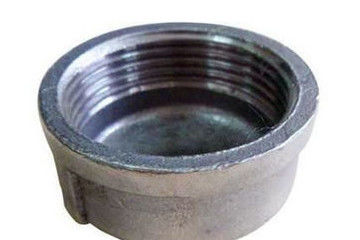

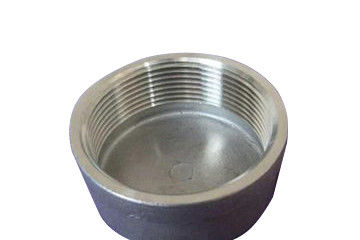

ক্যাপটি পাইপলাইনটি বন্ধ করতে ব্যবহৃত হয়, এবং পাইপ প্লাগের মতো একই কাজ করে।এটি অন্ধ প্লেটের আকারের মতো, তবে সিলিংয়ের জন্য অন্ধ প্লেটটি সরানো যেতে পারে, তবে whileালাইযুক্ত পাইপ ক্যাপটি অপসারণ করা যায় না।
পাইপ ক্যাপের মধ্যে উত্তল পাইপ ক্যাপ, শঙ্কু শেল, পরিবর্তনশীল ব্যাস বিভাগ, সমতল কভার এবং সঙ্কুচিত মুখের নকশা অন্তর্ভুক্ত রয়েছে।কার্বন ইস্পাত পাইপ ক্যাপ স্ট্যাম্পিং ফর্মিং ফর্মিং প্রযুক্তি রয়েছে hasবর্তমানে চীনে পাইপ ক্যাপের মূল গঠনের পদ্ধতিটি স্ট্যাম্পিং করছে।কার্বন ইস্পাত পাইপ ক্যাপের জন্য, বেশিরভাগ স্ট্যাম্পিং ফর্ম হট ফর্মিং।গরম করার সময় ইস্পাত প্লেটের অত্যধিক বিকৃতি এবং জারণ ক্ষতি এড়াতে প্রান্তটি গরম স্ট্যাম্পিংয়ের সময় স্থায়িত্ব হারাতে সহজ।
সবিস্তার বিবরণী
উপাদান: কার্বন ইস্পাত
আকারের পরিধি: ডিএন 6-100
চাপ ব্যাপ্তি: 3000lb, 6000lb
বেধ: এসটিডি, XXS এবং sch160
সারফেস চিকিত্সা: অ্যান্টি-অয়েল;বিরোধী পেইন্টিং
প্রযুক্তিগত তথ্য শীট
| নামমাত্র ব্যাস |
কাপলিং এবং ক্যাপের দৈর্ঘ্য |
বাইরে ব্যাস |
প্রাচীরের পুরুত্ব End |
থ্রেডের দৈর্ঘ্য |
| ই |
এফ |
ডি |
Cmin |
| ডিএন |
NPS |
3000LB |
6000LB |
3000LB |
6000LB |
3000LB |
6000LB |
3000LB |
6000LB |
বি |
ও L2 |
| Sch160 |
XXS |
Sch160 |
XXS |
Sch160 |
XXS |
Sch160 |
XXS |
| 6 |
1/8 |
32 |
32 |
19 |
- |
16 |
22 |
5.0 |
- |
6.5 |
6.5 |
| 8 |
1/4 |
35 |
35 |
25 |
27 |
19 |
25 |
5.0 |
6.5 |
আট |
10.0 |
| 10 |
3/8 |
38 |
38 |
25 |
27 |
22 |
32 |
5.0 |
6.5 |
9.0 |
10.5 |
| 15 |
1/2 |
48 |
48 |
32 |
33 |
29 |
38 |
6.5 |
আট |
11.0 |
13.5 |
| 20 |
3/4 |
51 |
51 |
37 |
38 |
35 |
44 |
6.5 |
আট |
12.5 |
14.0 |
| 25 |
1 |
60 |
60 |
41 |
43 |
44 |
57 |
9.5 |
11.0 |
14.5 |
17.5 |
| 32 |
1.1 / 4 |
67 |
67 |
44 |
46 |
57 |
64 |
9.5 |
11.0 |
17.0 |
18.0 |
| 40 |
1.1 / 2 |
76 |
76 |
44 |
48 |
64 |
76 |
11.0 |
12.5 |
18.0 |
18.5 |
| 50 |
2 |
86 |
86 |
48 |
51 |
76 |
92 |
12.5 |
16.0 |
19.0 |
19.0 |
| 65 |
2.1 / 2 |
92 |
92 |
60 |
64 |
92 |
108 |
16.0 |
19.0 |
23.5 |
29.0 |
| 80 |
3 |
108 |
108 |
65 |
68 |
108 |
127 |
19.0 |
22.0 |
26,0 |
30.5 |
| 100 |
4 |
121 |
121 |
68 |
75 |
140 |
159 |
22.0 |
28.5 |
27.5 |
33.0 |
উৎপাদন প্রক্রিয়া
1. গঠন করা টিপুন
Heating গরম চুল্লীতে ফাঁকা রাখুন, প্রযুক্তি দ্বারা প্রয়োজনীয় তাপমাত্রায় এটি গরম করুন এবং এটি গরম রাখুন।
Mold উত্তপ্ত ফাঁকাটি অ্যাডিং ছাঁচে রাখুন যাতে ফাঁকাটি ছাঁচের পরিধিগুলির সাথে ঘন হয়।
8 চাপটি 8 এমপিএর চেয়ে বেশি হয় তা নিশ্চিত করতে জলবাহী সিস্টেম শুরু করুন।
Pressure প্রাথমিক চাপে, ফাঁকা তাপমাত্রা ইনফ্রারেড থার্মোমিটার দ্বারা পরিমাপ করা হয়েছিল।
Press চাপ দেওয়ার প্রক্রিয়াতে, পরিধিগত চাপকে ভারসাম্য বজায় রাখা হয়।
2. তাপ চিকিত্সা: তাপ চিকিত্সা প্রক্রিয়া অনুযায়ী তাপ চিকিত্সার জন্য পাইপ ক্যাপ চুল্লি মধ্যে রাখুন।
3. সারফেস চিকিত্সা: তাপ চিকিত্সার পরে, পাইপ ক্যাপটি বালু ব্লাস্টিং মেশিন বা পলিশিং মেশিন দিয়ে মুছে ফেলা হবে।
৪. যান্ত্রিক সম্পত্তি পরীক্ষা: প্রাসঙ্গিক মান অনুযায়ী পাইপ ক্যাপটিতে যান্ত্রিক সম্পত্তি পরীক্ষা করান।
5. শেষ মেশিনিং: নকশা কনফার্মেশন অঙ্কন অনুযায়ী যান্ত্রিক শেষ মুখের যন্ত্রের খাঁজ।
6. উপস্থিতি পরিদর্শন
Pipe পাইপের ক্যাপটি ফাটল, অতিরিক্ত জ্বলন, ওভারহিটিং এবং অন্যান্য ঘটনাবিহীন থাকবে এবং পৃষ্ঠটি শক্ত দাগমুক্ত থাকবে।
পাইপ ক্যাপের পাইপের দেহে কোনও ত্রুটি ldালাইয়ের মাধ্যমে মেরামত করা যাবে না।
7. মাত্রা পরিদর্শন
সংস্থার প্রাসঙ্গিক পরিদর্শনকর্মীরা আঁকার প্রয়োজনীয়তা এবং পাইপ ফিটিংয়ের প্রাসঙ্গিক মান অনুসারে মাত্রিক পরিদর্শন পরিচালনা করবেন।
৮. ক্যাপটির অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠ কোনও শক্তি বা উপস্থিতি ত্রুটি ছাড়াই মসৃণ হবে।
9. অ ধ্বংসাত্মক পরীক্ষা
স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী পাইপ ক্যাপে চৌম্বকীয় কণা বা প্রবেশকারী পরিদর্শন পরিচালনা করুন।
10. বাছাই এবং প্যাসিভেশন চিকিত্সা
স্টেইনলেস স্টিলের পাইপ ফিটিংগুলি আচারযুক্ত এবং প্যাসিভেট করা হবে।
সুবিধা
1. জারা প্রতিরোধের, পরিধান প্রতিরোধের এবং উচ্চ কঠোরতা।
২. কাঠামোটি শক্ত, অক্ষত এবং ছিদ্রগুলি ছোট।
3. এটি বেস ধাতু এবং ভাল আনুগত্য থেকে শক্তিশালী পৃথকীকরণ আছে।
৪. এটি সমানভাবে বিতরণ করা হয় এবং একটি নির্দিষ্ট বেধ রয়েছে।
আবেদন
এটি রাসায়নিক ও পেট্রোলিয়াম শিল্প, ওষুধের যন্ত্রপাতি ও খাদ্য শিল্পের চাপবাহী জাহাজ এবং প্রেসার পাইপগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
