বিবরণ

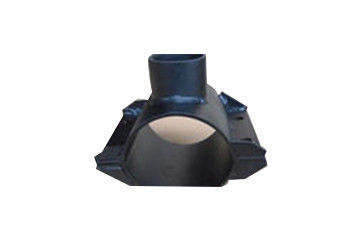

পিই বাট স্যাডল টাইপের পাইপ ফিটিংগুলি মূল পাইপলাইনে নতুন শাখা পাইপ বের করে দেয়, সাধারণত কেবল পাশের বন্দরটি পাইপলাইনের বাকী অংশের অন্তর্গত এবং একটি স্থির ভূমিকা পালন করে।পিই বাট স্যাডল পাইপটি হ'ল এইচডিপিইর সাথে কাঁচামাল হিসাবে একটি সরল, ত্রি-উপায় এবং ফোর-ওয়ে পাইপ।
এটি সহজ ইনস্টলেশন, দ্রুত, সঠিক অবস্থান এবং এর সুবিধাগুলি সহ ফ্ল্যাঞ্জ টি, ক্রস গ্রাফটিং শাখা পাইপ প্রতিস্থাপন করতে পারে।সাধারণত, বাট স্যাডল টাইপের পাইপ ফিটিংগুলির কেবলমাত্র পাশের বন্দরটি পাইপলাইনের অন্তর্গত এবং বাকি অংশটি ড্রিলিং মেশিনের সাথে ফিক্সিং এবং ম্যাচিংয়ের জন্য ব্যবহৃত হয়।
স্যাডল টাইপের পাইপ ফিটিংগুলি জল কাট-অফ সময় বাঁচাতে পারে, রিং রেশিও দ্বারা রক্ষণাবেক্ষণ ব্যয় হ্রাস করতে পারে এবং লিকপ্রুফ প্লাগের যান্ত্রিক বৈশিষ্ট্যগুলি ধূসর castালাই লোহার চেয়ে ভাল এবং ইস্পাতের চেয়ে কম।
সবিস্তার বিবরণী
স্ট্যান্ডার্ড: জিবি / এএনএসআই / জেআইএস / ডিআইএন
উপাদান: PE100
রঙ কালো
সংযোগ মোড
পিই স্যাডল টাইপ পাইপ ফিটিংগুলির সংযোগ প্রক্রিয়াটি মূলত বৈদ্যুতিক গলিত পাইপ ফিটিংগুলির মতো।পার্থক্যগুলি নিম্নরূপ:স্থির চিকিত্সা এবং ইনস্টলেশন প্রথম প্রথম পাইপলাইন পৃষ্ঠ চিকিত্সা পরিষ্কারের সাথে সংযোগ স্থাপন করা প্রয়োজন।অক্সাইড ত্বক কেটে ফেলুন এবং সংযোগ পৃষ্ঠের কাছাকাছি হওয়ার জন্য এটি বোল্টগুলি দিয়ে ইনস্টল করুন এবং ঠিক করুন।
চাপ প্রয়োগ এবং প্রয়োগ করার জন্য বিশেষ বাতা ইনস্টল করুন।স্যাডল সংযোগের জন্য বিশেষ ক্ল্যাম্পটি স্যাডল পাইপ ফিটিংয়ে ইনস্টল করা হবে এবং ঠিক করা হবে।Theালাই কেবল সংযোগ পৃষ্ঠের উপর একটি ধ্রুবক চাপ প্রয়োগ করে বাহিত হতে পারে।পিই বাট স্যাডল ড্রিলিং সোজাভাবে গঠন এবং temperatureালাইয়ের পরে সাধারণ তাপমাত্রায় শীতল করা হবে।কমপক্ষে দুই ঘন্টা পরে ড্রিলিংয়ের জন্য বিশেষ সরঞ্জামগুলি ব্যবহার করা হবে।
চরিত্রগত
Ldালাইয়ের মান নিশ্চিত করার জন্য, সংযোগের আগে এটি ড্রিল করার অনুমতি নেই।তুরপুন করার আগে, ব্রাঞ্চ পাইপ অঙ্কন প্রয়োজনীয়তা অনুযায়ী প্রয়োজনীয় অবস্থান বা ভালভের সাথে সংযুক্ত থাকতে হবে।তুরপুন করার আগে, সংযুক্ত শাখা নেটওয়ার্ককে চাপ এবং এয়ার টাইটনেস টেস্টের জন্য অবশ্যই পরীক্ষা করা উচিত।
শাখা পাইপ নেটওয়ার্কটি ভাল ldালাইযুক্ত এবং ইলেক্ট্রোফিউশন বাইপাসের স্যাডল টাইপের পাইপ ফিটিংগুলি ফাঁসমুক্ত রয়েছে তা নিশ্চিত করুন।পাইপলাইনটিতে চাপটি 0.1 এমপিএরও কম কম করুন, নির্মাণ পরিবেশের সুরক্ষা নিশ্চিত করুন এবং সমস্ত কিছু পরিদর্শনটি পাস করার পরে ড্রিলিং অপারেশন শুরু করুন।
প্রযুক্তিগত তথ্য শীট
সংযোগ বাট এইচডিপিই পাইপ স্যাডল ক্ল্যাম্প ফিটিং প্রযুক্তিগত ডেটা শীট:
| বিশেষ উল্লেখ |
লোহার আংটি / জি সহ একক ওজন |
প্যাকিং তালিকা (পিসি।) |
| 20 * 1/2 |
68,1 |
400 |
| 25 * 1/2 |
78.3 |
320 |
| 25 * 3/4 |
76,4 |
320 |
| 32 * 1/2 |
88,7 |
300 |
| 32 * 3/4 |
88,7 |
300 |
| 32 * 1 |
95,2 |
240 |
| 40 * 1/2 |
168,6 |
180 |
| 40 * 3/4 |
166,7 |
180 |
| 40 * 1 |
173,6 |
180 |
| 50 * 1/2 |
185,9 |
140 |
| 50 * 3/4 |
183,9 |
140 |
| 50 * 1 |
200,7 |
140 |
| 50 * 11/4 |
203,3 |
120 |
| 63 * 1/2 |
198,0 |
120 |
| 63 * 3/4 |
196,3 |
120 |
| 63 * 1 |
207,0 |
120 |
| 63 * 11/4 |
322,3 |
90 |
| 63 * 11/2 |
326,9 |
90 |
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড।
বিতরণ সময়
আমাদের ইস্পাত ফ্ল্যাট কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় অল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
