বিবরণ
কনুই পাইপলাইন ইনস্টলেশনে ব্যবহৃত একটি সাধারণ সংযোগকারী পাইপ।এটি একটি নির্দিষ্ট কোণে পাইপলাইনের বাঁক তৈরি করতে একই বা ভিন্ন নামমাত্র ব্যাসের সাথে দুটি পাইপকে সংযুক্ত করে।এর বক্রতা ব্যাসার্ধ অনুসারে, এটি দীর্ঘ ব্যাসার্ধ কনুই এবং সংক্ষিপ্ত ব্যাসার্ধ কনুইতে বিভক্ত করা যেতে পারে।দীর্ঘ ব্যাসার্ধের কনুই পাইপের বাইরের ব্যাসকে বোঝায় যার বক্রাকার ব্যাসার্ধের দৈর্ঘ্য 1.5 গুনের সমান, অর্থাৎ, r = 1.5D।এসহর্ট ব্যাসার্ধ কনুই পাইপের বাইরের ব্যাসকে বোঝায় যার বক্রাকার ব্যাসার্ধ r = 1.0D এর সমান। চাপ রেটিং অনুযায়ী, প্রায় 17 ধরণের রয়েছে, যা আমেরিকান পাইপের মানগুলির সমান।এতে অন্তর্ভুক্ত রয়েছে: sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s, XS;sch80, schh100, sch120, sch140, sch160, XXS;সবচেয়ে বেশি ব্যবহৃত হয় এসটিডি এবং এক্সএস।বিভিন্ন আকার এবং ব্যবহার অনুসারে এটিকে বিভক্ত করা যেতে পারে: খাঁজ কনুই, ফেরুয়েল কনুই, ডাবল সকেট কনুই, ফ্ল্যাঞ্জ কনুই, কনুই হ্রাস করা। উপরন্তু, এটি অন্তর্ভুক্তশক্ত আসন কনুই, অভ্যন্তরীণ এবং বাহ্যিক দাঁত কনুই, স্ট্যাম্পিং কনুই, পুশ কনুই, সকেট কনুই, বাট ldালাই কনুই, অভ্যন্তরীণ তারের কনুই ইত্যাদি

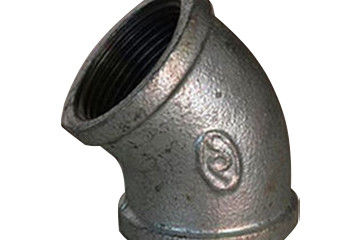

90 ডিগ্রি কনুই এবং 45 ডিগ্রি কনুইয়ের মধ্যে পার্থক্য হ'ল 90 ডিগ্রি কনুইয়ের দুটি orifices এর এক্সটেনশন লাইনগুলি উল্লম্ব হয়, যখন 45 ডিগ্রি কনুইয়ের দুটি orifices এর এক্সটেনশন লাইনগুলি একটি তীব্র কোণে ছেদ করে। 90 ডিগ্রি কনুইয়ের উভয় পাশের পাইপগুলিকে সংযুক্ত করার পরে একটি ডান কোণ তৈরি হয় এবং 45 ডিগ্রি কনুইয়ের উভয় পাশের পাইপগুলিকে সংযুক্ত করার পরে একটি খাঁটি কোণ তৈরি হয়। কার্বন ইস্পাত থ্রেডেড কনুই একটি পাইপ ফিটিং যা পাইপলাইন সিস্টেমে পাইপলাইনটির দিক পরিবর্তন করে। কোণ অনুসারে, 45 ° এবং 90 ° রয়েছে °এছাড়াও, অন্যান্য অস্বাভাবিক কোণগুলির কনুই যেমন 60। এছাড়াও প্রকল্পের প্রয়োজন অনুসারে অন্তর্ভুক্ত থাকে।থ্রেডেড কনুই একটি স্ক্রু মুখ, একটি নমন অংশ ইত্যাদি দ্বারা গঠিত, যা স্ক্রু মুখের উপর একটি থ্রেডেড খাঁজ আছে যে বৈশিষ্ট্যযুক্ত।পাইপলাইন সিস্টেমে থ্রেডেড কনুই একটি পাইপ ফিটিং যা পাইপলাইনের দিক পরিবর্তন করে।থ্রেডেড কনুইয়ের চাপ: 2000lb, 3000lb এবং 6000lb থ্রেড কনুইয়ের প্রধান উত্পাদন মানগুলি সাধারণত GB / t14383, ASME B16.11 এবং BS 3799 হয়।
সবিস্তার বিবরণী
স্ট্যান্ডার্ড: জিবি / t14383, এএসএমই বি 16.11 এবং বিএস 3799
উপাদান: কার্বন ইস্পাত
আকারের পরিধি: ডিএন 15-700
চাপ ব্যাপ্তি: 2000lb, 3000lb এবং 6000lb
বেধ: এসটিডি, এক্সএস এবং sch160
সারফেস চিকিত্সা: অ্যান্টি-অয়েল;বিরোধী পেইন্টিং
প্রযুক্তিগত তথ্য শীট
| ডিএন |
বাইরে ব্যাস |
মাত্রা সমাপ্তির কেন্দ্র |
| একটি ধারা |
বি সিরিজ |
দীর্ঘ ব্যাসার্ধ |
| 15 |
21.3 |
18 |
16 |
| 20 |
26.9 |
25 |
16 |
| 25 |
33.7 |
32 |
16 |
| 32 |
42.4 |
3S |
20 |
| 40 |
48.3 |
45 |
24 |
| 50 |
60.3 |
57 |
32 |
| 65 |
76.1 (73) |
76 |
40 |
| 80 |
88.9 |
89 |
47 |
| 100 |
114,3 |
108 |
63 |
| 125 |
139,7 |
133 |
79 |
| 150 |
1683 |
159 |
95 |
| 200 |
219,1 |
219 |
126 |
| 250 |
273 |
273 |
158 |
| 300 |
323,9 |
325 |
189 |
| 350 |
355,6 |
377 |
221 |
| 400 |
406,4 |
426 |
253 |
| 450 |
457 |
478 |
284 |
| 500 |
508 |
529 |
316 |
| 550 |
559 |
- |
343 |
| 600 |
610 |
630 |
381 |
| 650 |
660 |
- |
405 |
| 700 |
711 |
720 |
438 |
সুবিধা এবং প্রয়োগ
1, এর বৈশিষ্ট্যগুলি অন্যান্য প্লাস্টিকের পাইপগুলির চেয়ে ভাল।ইউটিলিটি মডেলের সাধারণ ইনস্টলেশন এবং ভাল তাপ পরিবাহিতা করার সুবিধা রয়েছে, যা মেঝে গরম করার সিস্টেমের জন্য উপযুক্ত।
2, এটিতে দুর্দান্ত প্রভাব শক্তি, হট-গলিত ldালাই এবং যান্ত্রিক সংযোগ রয়েছে, পিবি-পিপি-আর এর তাপীয় পরিবাহিতা থেকে উচ্চতর।
3, দীর্ঘমেয়াদী চাপ প্রতিরোধের কেবল নকশার চাপ থেকে, এবং কার্বন ইস্পাত থ্রেডেড কনুইয়ের চাপ প্রতিরোধ সেরা।
4, কম তাপমাত্রার প্রভাব প্রতিরোধের ভাল।শীতকালীন নির্মাণের সময়, পাইপটি প্রভাবিত এবং ক্র্যাক করা সহজ নয়, যা নির্মাণের ব্যবস্থার নমনীয়তা বৃদ্ধি করে।
5, কার্বন ইস্পাত 45 ° থ্রেডেড কনুই মূলত পেট্রোলিয়াম এবং গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, প্রাকৃতিক গ্যাস পাইপলাইন ইঞ্জিনিয়ারিং, কেমিক্যাল প্লান্ট, বিদ্যুৎ কেন্দ্র, শিপইয়ার্ড, ফার্মাসিউটিক্যাল, দুগ্ধ, বিয়ার, পানীয়, জল সংরক্ষণ ইত্যাদিতে ব্যবহৃত হয় etc.
6, এটি দুগ্ধ, খাদ্য, বিয়ার, পানীয়, ওষুধ, প্রসাধনী এবং অন্যান্য শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
