বিবরণ

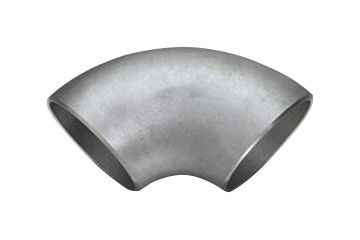

1, স্টেইনলেস স্টিল বাট ওয়েল্ডিং কনুই একটি ইস্পাত গরম চাপযুক্ত বা নকল কনুই।এর সংযোগ ফর্মটি হ'ল স্টিল পাইপের সাহায্যে কনুইটিকে সরাসরি buttালাই করা।
(1) .এর বক্রতা ব্যাসার্ধ অনুসারে, বাট ldালাই কনুই দীর্ঘ ব্যাসার্ধ বাট ওয়েল্ডিং কনুই এবং সংক্ষিপ্ত ব্যাসার্ধ বাট ওয়েল্ডিং কনুই মধ্যে বিভক্ত করা যেতে পারে;
(২)। চাপ রেটিং অনুসারে, প্রায় 17 প্রকার রয়েছে, যা আমেরিকান পাইপ স্ট্যান্ডার্ডের সমান, যার মধ্যে সবচেয়ে বেশি ব্যবহৃত হয় এসটিডি এবং এক্সএস;

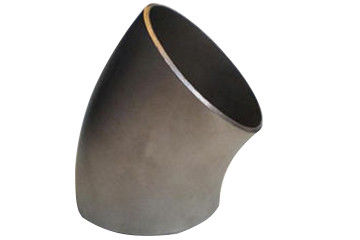

(3)। কনুই এর কোণ অনুসারে, 45 ডিগ্রি বাট ওয়েল্ডিং কনুই, 90 ডিগ্রি বাট ওয়েল্ডিং কনুই, 180 ডিগ্রি বাট ওয়েল্ডিং কনুই এবং বিভিন্ন কনুই সহ অন্যান্য কনুই রয়েছে।
2, বাট ldালাই কনুই তার বক্রতা ব্যাসার্ধ অনুযায়ী দীর্ঘ ব্যাসার্ধ বাট weালাই কনুই এবং সংক্ষিপ্ত ব্যাসার্ধ বাট ওয়েল্ডিং কনুই মধ্যে বিভক্ত করা যেতে পারে।
(1)। দীর্ঘ ব্যাসার বাট ওয়েল্ডিং কনুইয়ের বক্রতা ব্যাসার্ধটি পাইপের বাইরের ব্যাসের 1.5 গুনের সমান, অর্থাৎ, r = 1.5D।
(2)। সংক্ষিপ্ত ব্যাসার্ধের বাট ঝালাই কনুইয়ের বক্ররেখা ব্যাসার্ধ পাইপের বাইরের ব্যাসের সমান, অর্থাৎ r = 1D।
(3)। যেখানে ডি বাট ওয়েল্ডিং কনুই এর ব্যাস এবং আর বক্ররেখা এর ব্যাসার্ধ।কোনও বিশেষ বিবরণ না থাকলে, 1.5 ডি কনুই সাধারণত নির্বাচিত হয়।
3, সংক্ষিপ্ত ব্যাসার্ধ কনুইটি দীর্ঘ ব্যাসার্ধের কনুইয়ের তুলনায় অনেক ছোট এবং কনুইয়ের বাঁক ব্যাসার্ধ খুব ছোট।
(1)। দীর্ঘ ব্যাসার্ধ কনুই সর্বাধিক ব্যবহৃত হয় এবং এটি ডিফল্টরূপে দীর্ঘ ব্যাসার্ধও হয়।
(2)। দীর্ঘ ব্যাসার্ধ কনুই উচ্চ চাপ বা উচ্চ প্রবাহ হার সহ এমন জায়গায় ব্যবহৃত হবে।যদি শক্ত পরিবাহী পাইপলাইনের প্রতিরোধ কঠোর হয় তবে বৃহত্তর ব্যাসার্ধ সহ কনুই ব্যবহৃত হবে।
(3)। শর্ট ব্যাসার্ধটি সাধারণত নিম্নচাপযুক্ত তরলে ব্যবহার করা হয় বা কনুই সীমাবদ্ধ থাকে।কোনও শর্ত না থাকলে বা চুক্তিতে নির্দিষ্ট না করা থাকলে দীর্ঘ ব্যাসার্ধ কনুই পছন্দ করা হয় preferred
4, গরম চাপযুক্ত কনুই গঠন প্রক্রিয়াটিতে সুন্দর উপস্থিতি, অভিন্ন প্রাচীরের বেধ এবং অবিচ্ছিন্ন ক্রিয়াকলাপের বৈশিষ্ট্য রয়েছে যা ভর উত্পাদনের জন্য উপযুক্ত।
5, অতএব, এটি স্টেইনলেস স্টিল বাট স্বল্প ব্যাসার্ধ কনুইয়ের ঝালাইয়ের মূল গঠনের পদ্ধতি হয়ে উঠেছে এবং উচ্চ-চাপবিহীন কনুইয়ের কিছু নির্দিষ্টকরণ গঠনে প্রয়োগও করা হয়েছে।
6, গঠনের প্রক্রিয়াটির হিটিং মোডের মধ্যে মাঝারি ফ্রিকোয়েন্সি বা উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং, শিখা গরম এবং প্রতিচ্ছবি চুল্লি হিটিং অন্তর্ভুক্ত।গরম করার মোডটি পণ্য এবং শক্তির শর্ত তৈরির প্রয়োজনীয়তার উপর নির্ভর করে।
,, স্ট্যাম্পিং ফর্মিং প্রথম চাপ প্রক্রিয়া যা উচ্চ চাপবিহীন কনুইয়ের ভর উত্পাদনে প্রয়োগ করা হয়, যা সাধারণভাবে ব্যবহৃত কনুই তৈরিতে গরম টিপে বা অন্য গঠন প্রক্রিয়া দ্বারা প্রতিস্থাপিত হয়েছে
চরিত্রগত
1, স্টেইনলেস স্টিল বাট ldালাই সংক্ষিপ্ত ব্যাসার্ধ কনুই বৈশিষ্ট্য: বাট ldালাই কনুই welds আছে।
2, ldালাই অপারেশন সমাপ্ত হওয়ার পরে, বাট ওয়েল্ডিং কনুইটি বাস্তব পরিস্থিতি বা পাইপলাইনের বাহ্যিক পরিবেশ অনুসারে অ্যান্টিস্ট বা অ্যান্টি-জারা ট্রিটমেন্ট হওয়া দরকার, যাতে ওয়েল্ড জয়েন্টে কনুইয়ের জারা বা জারা এড়াতে পারে ।
3, এই প্রক্রিয়াতে, আমরা ব্যবহারের আগে বাট ওয়েল্ডিং কনুইয়ের গুণটি পরিষ্কার করতে পারি।
4, বাট ldালাই কনুই সাধারণত পাইপলাইন নির্মাণ সাইটে ldালাই করা হয়, কারণ বিভিন্ন পাইপলাইনের ওয়েল্ডিং মান পৃথক, তাই পাইপলাইন ওয়েল্ড গ্রেড অনুযায়ী ফিল্ড ওয়েল্ডিং পরিচালনা করা প্রয়োজন।
5, এটি বাট ওয়েল্ডিং কনুইয়ের আরেকটি বৈশিষ্ট্য যা ক্ষেত্রের ওয়েল্ডিংটি বিভিন্ন ওয়েল্ড গ্রেড অনুসারে করা উচিত।
প্রযুক্তিগত তথ্য শীট
জিবি স্টেইনলেস স্টিল শর্ট রেডিয়াস টি বাট ওয়েল্ডিং কনুই ডেটা শীট:
| নামমাত্র ব্যাস |
বাইরে ব্যাস |
মাত্রা সমাপ্তির কেন্দ্র |
কেন্দ্রের কেন্দ্রের মাত্রা |
শেষ মাত্রা ফিরে |
| 45 ডিগ্রি কনুই |
90 ডিগ্রি কনুই |
180 ডিগ্রি কনুই |
180 ডিগ্রি কনুই |
| একটি ধারা |
বি সিরিজ |
দীর্ঘ ব্যাসার্ধ |
দীর্ঘ ব্যাসার্ধ |
সংক্ষিপ্ত ব্যাসার্ধ |
দীর্ঘ ব্যাসার্ধ |
সংক্ষিপ্ত ব্যাসার্ধ |
দীর্ঘ ব্যাসার্ধ |
সংক্ষিপ্ত ব্যাসার্ধ |
| 15 |
21.3 |
18 |
16 |
38 |
- |
76 |
- |
48 |
- |
| 20 |
26.9 |
25 |
16 |
38 |
- |
76 |
- |
51 |
- |
| 25 |
33.7 |
32 |
16 |
38 |
25 |
76 |
51 |
56 |
41 |
| 32 |
42.4 |
38 |
20 |
48 |
32 |
95 |
64 |
70 |
52 |
| 40 |
48.3 |
45 |
24 |
57 |
38 |
114 |
76 |
83 |
81 |
| 50 |
60.3 |
57 |
32 |
76 |
51 |
152 |
2 |
106 |
100 |
| 65 |
76.1 (73) |
76 |
40 |
95 |
64 |
191 |
127 |
132 |
121 |
| 80 |
88.9 |
89 |
47 |
114 |
76 |
229 |
152 |
159 |
159 |
| 100 |
1143 |
108 |
63 |
152 |
2 |
305 |
203 |
210 |
197 |
| 125 |
139,7 |
133 |
79 |
190 |
127 |
381 |
254 |
262 |
237 |
| 150 |
1683 |
159 |
95 |
229 |
152 |
457 |
305 |
313 |
313 |
| 200 |
219,1 |
219 |
126 |
305 |
203 |
60 |
406 |
414 |
391 |
| 250 |
273 |
273 |
158 |
381 |
254 |
762 |
508 |
518 |
467 |
| 300 |
323,9 |
325 |
189 |
457 |
305 |
914 |
610 |
619 |
533 |
| 350 |
355,6 |
377 |
221 |
533 |
356 |
1067 |
711 |
711 |
610 |
| 400 |
4064 |
426 |
253 |
610 |
406 |
1219 |
813 |
813 |
686 |
| 450 |
457 |
478 |
284 |
686 |
457 |
172 |
914 |
914 |
762 |
| 500 |
508 |
529 |
316 |
762 |
508 |
1524 |
1016 |
1016 |
|
| 550 |
559 |
- |
343 |
838 |
559 |
|
|
|
|
| 600 |
610 |
630 |
381 |
914 |
610 |
|
|
|
|
আবেদন
1, বাট ওয়েল্ডিং কনুই মূলত পাইপগুলির দুটি বিভাগকে বিভিন্ন প্রান্তের ব্যাসার্ধের সাথে সংযুক্ত করতে বা পাইপের ব্যাস পরিবর্তন করতে ব্যবহৃত হয়।
2, উচ্চ-চাপ কনুইয়ের উত্পাদন প্রক্রিয়াটি বহুভুজ ক্রস-বিভাগ বা বহু প্রান্তের পাখা আকারের শেল দুটি প্রান্তে বন্ধ করে একটি বহু প্রান্তের রিং শেল weালাই করা হয়।
3, অভ্যন্তরীণ অংশটি চাপের মধ্য দিয়ে পূর্ণ হওয়ার পরে, অভ্যন্তরীণ চাপ প্রয়োগ করা হয়।
4, অভ্যন্তরীণ চাপের অধীনে ক্রস-বিভাগটি বহুভুজ থেকে ক্রমান্বয়ে ক্রমে পরিবর্তিত হয় এবং অবশেষে একটি বৃত্তাকার রিং শেল হয়ে যায়।
5, বর্তমানে এটি বৃহত আকারের জাতীয় স্ট্যান্ডার্ড কনুই তৈরির জন্য একটি আদর্শ পদ্ধতি।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের গিগাবাইট স্টেইনলেস স্টিল শর্ট রেডিয়াস টি বাট eldালাই কনুই কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, প্রসবের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়ো করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
