বিবরণ

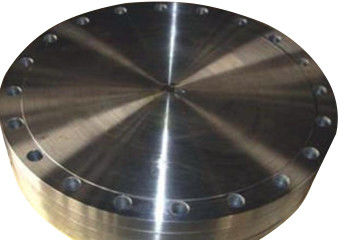

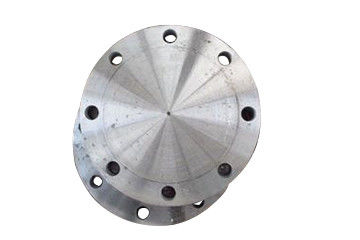

ব্লাইন্ড ফ্ল্যাঞ্জকে ব্লাইন্ড ফ্ল্যাঞ্জও বলা হয়।এর যথাযথ নাম ফ্ল্যাঞ্জ কভার।পাইপ প্লাগটি সিল করার জন্য এটি মাঝখানে কোনও ছিদ্রবিহীন ফ্ল্যাঞ্জ।প্লেন, উত্তল, অবতল উত্তল, মার্টিস এবং খাঁজ পৃষ্ঠ এবং রিং সংযোগ পৃষ্ঠ সহ অনেকগুলি সিলিং পৃষ্ঠ রয়েছে।
ব্লাইন্ড ফ্ল্যাঞ্জ উত্পাদন প্রক্রিয়াটি মূলত ফোরজিং, ingালাই, কাটিং, এই তিন ধরণের মধ্যে বিভক্ত।
অন্ধ প্রান্তরে Castালাই, ফাঁকা আকৃতি এবং আকারটি সঠিক, প্রসেসিং পরিমাণ কম, ব্যয় কম, তবে ingালাইয়ের ত্রুটি রয়েছে (পোরোসিটি, ক্র্যাক, অন্তর্ভুক্তি), ingালাই প্রবাহের অভ্যন্তরীণ কাঠামো দুর্বল (যদি এটি হয় তবে) অংশ কাটা, স্ট্রিমলাইন আরও খারাপ)।
ফাইন্ডিং ব্লাইন্ড ফ্ল্যাঞ্জ সাধারণত অন্ধ ফ্ল্যাঞ্জ geালাইয়ের চেয়ে কম কার্বন সামগ্রী হ'ল এবং মরিচা ধরা সহজ নয়। ফোরজিং স্ট্রিমলাইনটি ভাল, কাঠামো তুলনামূলকভাবে কমপ্যাক্ট, এবং কাস্টিং ফ্ল্যাঞ্জের চেয়ে যান্ত্রিক বৈশিষ্ট্যগুলি আরও ভাল।
Charaterisitc
১. অনুপযুক্ত জালিয়াতি প্রক্রিয়া বড় বা অসম শস্য, শক্ত ফাটল এবং জালিয়াতি খরচ কাস্টিং ফ্ল্যাঞ্জের চেয়ে বেশি হয়।
২. ক্ষমাগুলি .ালাইয়ের চেয়ে উচ্চতর শিয়ার বল এবং প্রসার্য শক্তি সহ্য করতে পারে।Castালাইয়ের সুবিধাগুলি হ'ল এটি কম খরচে আরও জটিল আকার তৈরি করতে পারে।
৩. ফরজিংয়ের সুবিধা হ'ল অভ্যন্তরীণ কাঠামোটি অভিন্ন এবং theালাইয়ের মধ্যে ছিদ্র এবং অন্তর্ভুক্তির মতো কোনও ক্ষতিকারক ত্রুটি নেই।
৪. ব্লাইন্ড ফ্ল্যাঞ্জ কাটার উত্পাদন প্রক্রিয়াটি মাঝারি প্লেটের অভ্যন্তরীণ এবং বাহ্যিক ব্যাস এবং ফ্ল্যাঞ্জের বেধটি সরাসরি কেটে ফেলা হয় এবং তারপরে বল্টু গর্ত এবং জলের লাইনটি প্রক্রিয়া করে।
৫. এইভাবে উত্পাদিত ফ্ল্যাঞ্জকে কাট ফ্ল্যাঞ্জ বলা হয়।এই জাতীয় ফ্ল্যাঞ্জের সর্বোচ্চ ব্যাস মাঝারি প্লেটের প্রস্থের মধ্যে সীমাবদ্ধ।
সুবিধা
1. প্রথমত, যুক্তিসঙ্গত নকশার কাঠামো চাপ চাপ কমাতে এবং ফ্ল্যাঞ্জ পৃষ্ঠগুলির মধ্যে পরিধানে সহায়তা করতে পারে।
২. এছাড়াও, জিনজিয়াং ব্লাইন্ড ফ্ল্যাঞ্জের উপাদান এবং তাপ চিকিত্সা প্রক্রিয়াও ফ্ল্যাঞ্জের সামগ্রিক গুণমানকে প্রভাবিত করে।
৩. এছাড়াও, যদি অন্ধ ফ্ল্যাঞ্জ ধুলা বা দূষিত পরিবেশে কাজ করে তবে প্রয়োজনীয় ধুলো-প্রমাণ যন্ত্র এবং সিলিং ডিভাইস যুক্ত করা হবে।
৪. অবশ্যই, যান্ত্রিক পরিধান কমাতে সাধারণ পদ্ধতিতেও লুব্রিক্যান্ট ব্যবহার করা প্রয়োজন।
৫. ফ্ল্যাঞ্জের জন্য, হাইড্রোস্ট্যাটিক লুব্রিকেশন এবং হাইড্রোডাইনামিক লুব্রিকেশন পদ্ধতিগুলি ব্যবহার করা যেতে পারে।
সবিস্তার বিবরণী
1. উচ্চতর প্রযুক্তিগত নির্ভুলতার সাথে চৌম্বকীয় স্থগিতাদেশ সহায়তা ব্যবহার করেও এই সমস্যা সমাধান করা যেতে পারে।
2. সিস্টেমের ভাল স্থিতিশীলতা এবং সুবিধাজনক রক্ষণাবেক্ষণ রয়েছে।
3. খাঁজকাটা পাইপ ফিটিংগুলির সংযোগ মোডে স্বতন্ত্র নমনীয় বৈশিষ্ট্য রয়েছে, যা পাইপলাইনে অ্যান্টি কম্পন, বিরোধী সংকোচনের এবং সম্প্রসারণের ক্ষমতা রাখে।
4. ldালাই এবং ফ্ল্যাঞ্জ সংযোগের সাথে তুলনা করে, পাইপলাইন সিস্টেমের স্থায়িত্ব বৃদ্ধি পেয়েছে, যা তাপমাত্রা পরিবর্তনের জন্য আরও উপযুক্ত।
৫. সুতরাং পাইপলাইন ভালভকে সুরক্ষা দেওয়া এবং কাঠামোগত অংশগুলিতে পাইপলাইন চাপের ক্ষতি হ্রাস করা।
প্রযুক্তিগত তথ্য শীট
জালিয়াতিযুক্ত পৃষ্ঠের ফোর্সিং এস এস ব্লাইন্ড ফ্ল্যাঞ্জ ডেটা শীট
| ব্লাইন্ড ফ্ল্যাঞ্জের ওজন সারণী |
| সংখ্যা |
বিশেষ উল্লেখ |
বেধ গ |
ইনার হোল ব্যাস বি |
ফ্ল্যাঞ্জ ওজন |
অভ্যন্তরীণ গর্ত শক্ত প্লেট ওজন |
| 1 |
ফ্ল্যাঞ্জ ডিএন 50 |
18 |
59 |
2,09 |
0.39 |
| 2 |
ফ্ল্যাঞ্জ ডিএন 65 |
20 |
78 |
2.84 |
0.75 |
| 3 |
ফ্ল্যাঞ্জ ডিএন 80 |
20 |
91 |
3.24 |
1.02 |
| 4 |
ফ্ল্যাঞ্জ ডিএন 100 |
22 |
110 |
4.01 |
1.64 |
| 5 |
ফ্ল্যাঞ্জ ডিএন 125 |
24 |
135 |
5.4 |
2,70 |
| 6 |
ফ্ল্যাঞ্জ ডিএন 150 |
24 |
161 |
6.12 |
3.84 |
| 7 |
ফ্ল্যাঞ্জ ডিএন 200 |
24 |
222 |
8,24 |
7,29 |
| 8 |
ফ্ল্যাঞ্জ ডিএন 250 |
26 |
276 |
10.7 |
12,21 |
| 9 |
ফ্ল্যাঞ্জ ডিএন 300 |
28 |
328 |
12.9 |
18.57 |
| 10 |
ফ্ল্যাঞ্জ ডিএন 350 |
28 |
381 |
15.9 |
25,06 |
| 11 |
ফ্ল্যাঞ্জ ডিএন 400 |
30 |
430 |
21.8 |
34,20 |
| 12 |
ফ্ল্যাঞ্জ ডিএন 450 |
30 |
485 |
24.4 |
43,51 |
| 13 |
ফ্ল্যাঞ্জ ডিএন 500 |
32 |
535 |
27.7 |
56,47 |
| 14 |
ফ্ল্যাঞ্জ ডিএন 600 |
36 |
636 |
39.4 |
89,78 |
| 15 |
ফ্ল্যাঞ্জ ডিএন 700 |
36 |
724 |
53 |
116,34 |
| 16 |
ফ্ল্যাঞ্জ ডিএন 800 |
38 |
824 |
67 |
159,07 |
| 17 |
ফ্ল্যাঞ্জ ডিএন 900 |
42 |
924 |
85 |
221,08 |
| 18 |
ফ্ল্যাঞ্জ ডিএন 1000 |
44 |
1024 |
106 |
284,45 |
| 19 |
ফ্ল্যাঞ্জ ডিএন 1200 |
48 |
1224 |
155 |
443,35 |
| 20 |
ফ্ল্যাঞ্জ ডিএন 1400 |
54 |
1424 |
221 |
675,09 |
| 21 |
ফ্ল্যাঞ্জ ডিএন 1600 |
62 |
1624 |
335 |
1008,12 |
| 22 |
ফ্ল্যাঞ্জ ডিএন 1800 |
66 |
1824 |
399 |
1353,76 |
| 23 |
ফ্ল্যাঞ্জ ডিএন 2000 |
72 |
2024 |
505 |
1818,45 |
আবেদন
1. ব্লাইন্ড ফ্ল্যাঞ্জ সাধারণত পাইপ, পাইপ ফিটিং ইত্যাদি সংযোগ স্থাপন এবং বেঁধে রাখতে এবং পাইপ ফিটিংগুলির সিলিং কার্য সম্পাদন করতে ব্যবহৃত হয়।
২. পাইপগুলির ডিসঅ্যাসাব্যাস এবং পরিদর্শন করার সুবিধার্থে অন্ধ ফ্ল্যাঞ্জকে বিচ্ছিন্ন করা যেতে পারে।
৩. ব্লাইন্ড ফ্ল্যাঞ্জ হ'ল অ্যান্টি-জারা, অ্যাসিড এবং ক্ষার প্রতিরোধী এবং জল সংরক্ষণ, শক্তি, বিদ্যুৎ কেন্দ্র, পাইপ ফিটিং, শিল্প, চাপবাহী জাহাজ ইত্যাদিতে ব্যবহার করা যেতে পারে 3.
4. স্টেইনলেস স্টিল ব্লাইন্ড ফ্ল্যাঞ্জ বয়লার, চাপবাহী জাহাজ, পেট্রোলিয়াম, রাসায়নিক শিল্প, শিপ বিল্ডিং, ফার্মাসি, ধাতুবিদ্যা, যন্ত্রপাতি, খাদ্য এবং অন্যান্য শিল্পগুলিতে ব্যবহার করা যেতে পারে, যা পাইপলাইনের একটি নির্দিষ্ট অংশ প্রতিস্থাপনের জন্য সুবিধাজনক।
৫. রিডিউসারের অন্ধ ফ্ল্যাঞ্জ মূলত মোটর এবং হ্রাসকারীর মধ্যে সংযোগের জন্য, পাশাপাশি হ্রাসকারক এবং অন্যান্য সরঞ্জামগুলির মধ্যে সংযোগের জন্য ব্যবহৃত হয়।
6. বাট ldালাই ফ্ল্যাঞ্জ কভার পাইপলাইন চাপ স্থানান্তর করতে ব্যবহৃত হয়, এইভাবে ফ্রান্সে উচ্চ চাপ ঘনত্ব হ্রাস।
প্যাকেজ
ক।প্লাস্টিক বুদ্বুদ ব্যাগ প্যাকেজ b.Wove ব্যাগ প্যাকেজ সি। প্যালেট ডি।কাস্টমাইজড
বিতরণ সময়
আমাদের ফোর্জিং গ্যালভেনাইজড পৃষ্ঠের কাস্টিং এসএস ব্লাইন্ড ফ্ল্যাঞ্জ কারখানায় উত্পাদনের উচ্চ ক্ষমতা রয়েছে, বিতরণের সময় স্বল্প পরিমাণের জন্য 45 দিনের হয়, বা আপনি যদি তাড়াহুড়া করেন তবে আমরা আপনার শিপিংয়ের তারিখটি সাজিয়ে এবং পূরণ করতে পারি।
